Реферат

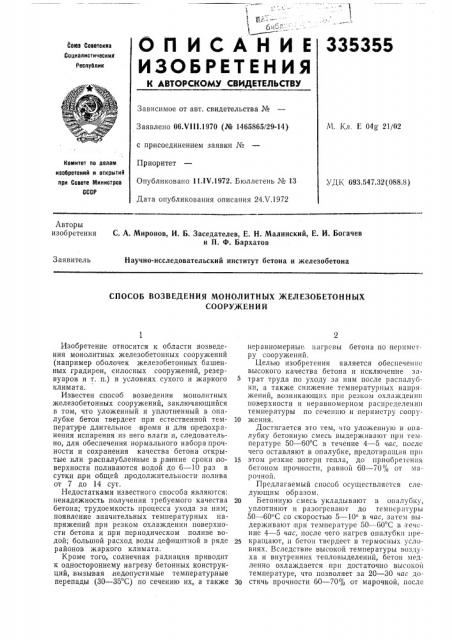

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

335355 ббюз Советских

Социалистическик

Республик

Зависимое от авт. свидетельства №

М. Кл. Е 04@ 21/02

Заявлено 06.VI II.1970 (№ 1465865!29-14) с присоединением заявки №

Приоритет

Опубликовано 11 IV.1972. Бюллетень № 1,3

Дата опубликования описания 24Х.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 693.547.32(088.8) Авторы изобретения

С. А. Миронов, И. Б. Заседателев, Е. Н. Малинский, Е. И. Богачев и П. Ф. Бархатов

Заявитель

Научно-исследовательский институт бетона и железобетона

СПОСОБ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ

СООРУЖЕН И Й

Изобретение относится к области возведения монолитных железобетонных сооружений (например оболочек железобетонных башенных градирен, силосных сооружений, резервуаров и т. п.) в условиях сухого и жаркого климата.

Известен способ возведения монолитных железобетонных сооружений, заключающийся в том, что уложенный и уплотненный в опалубке бетон твердеет при естественной температуре длительное время и для п редохранения испарения из него влаги и, следовательно, для обеспечения нормального набора прочности и сохранения качества бетона открытые или распалублен ные в,ра нние сроки поверхности поливаются водой до 6 — 10 раз в сутки при общей лродолжительности полива от 7 p,о 14 с ут, Недостатками известного способа являются: ненадежность получения требуемого качества бетона; трудоемкость процесса ухода за ним; появление значительных температурных напряжений при резком охлаждении поверхности бетона и при периодическом поливе водой; большой расход воды дефицитной в ряде районов жаркого климата.

Кроме того, солнечная радиация приводит к одностороннему нагреву бетонных конструкций, вызывая, недопустимые температурные перепады (30 — 35 C) по сечению их, а также неравномерные. нагревы бетона по периметру сооружений.

Целью изобретения является обеспечение высокого качества бетона и исключение затрат труда по уходу за ним после распалубки, а также снижение температурных напряжений, возникающих прн резком охлаждении поверхности и неравномерном распределении температуры по сечению и периметру соору10 жения.

Достигается это тем, «ro уложенную в опалубку бетонную смесь выдерживают прн температуре 50 — 60 С в течение 4 — 5 час, после чего оставляют в опалубке, предотвращая прн

15 этом резкие потери тепла, до приобретения бетоном прочности, равной 60 — 70% от марочной.

Предлагаемый способ осуществляется следующим обр азом.

20 Бетонную смесь укладывают в опалубку, уплотняют и разогревают до температуры

50 — 60 С со скоростью 5 — 10 в час, затем выдерживают при температуре 50 — 60 С в печение 4 — 5 час, после чего нагрев опалубки пре25 кращают, и бетон твердеет в термосных условиях. Вследствие высокой температуры воздуха и внутренних тепловыделеннй, бетон медленно охлаждается прп достаточно высокой температуре, что позволяет за 20 — 30 час до30 стичь прочности 60 — 70% от марочной, после

335355

Составитель И. Калмыкова

Техред 3. Тараненко

Корректоры: E. Ластчкина и В. Петрова

Редактор И. Квачадзе

Заказ 1339/l0 Изд. Ма 562 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4!5

Типография, пр. Сапунова, 2 чего конструкция распалубливается и уход за бетоном прекращается.

Другой разновидностью предлагаемого способа является укладка в опалубку и уплотнение предварительно разогретой (например 5 электрическим током, паром и т. п.) до температуры 50 — 60 С бетонной смеси с последующим термосным выдерживанием ее до приобретения бетоном прочности 60 — 70% от марочной. 10

Затраты энергии на нагрев бетона или бетонной смеси и компенсацию тепловых потерь через опалубку и торцовые поверхности бетонного пояса компенсируются сокраще- . нием расхода воды на полив распалубленного 15 бетонного сооружения, возводимого известным способом.

Предмет изобретения

1. Способ возведения монолитных железо- 20 бетонных сооружений (типа силосов, градирен, резервуаров и т. п.) в условиях сухого и жаркого климата посредством укладки и уплотнения бетонной смеси в опалубке, отличающийся тем, что, с целью обеспечения высокого качества бетона и исключения затрат труда по уходу за ним после распалубки, а так же снижения температурных напряжений, уложенную в опалубку бетонную смесь выдерживают при температуре 50 — 60 С в течение

4 — 5 час, после чего оставляют в опалубке, предотвращая при этом резкие, потери тепла, до приобретения бетоном прочности, равной 60 — 70 /о от марочной.

2, Способ по п. 1, отличающийся тем, что в опалубку укладывают предварительно раз огретую (например электричеством, паром и т, п.) бетонную смесь.

3. Способ по п. 1, отличающийся тем, что бетонную смесь разогревают непосредственно в опалубке.
