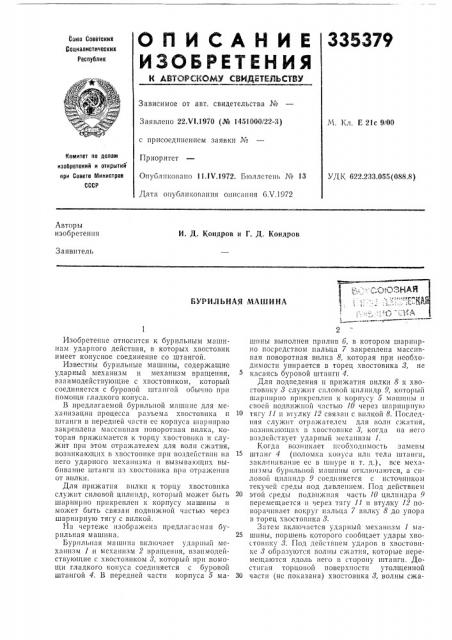

О П И СА H И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Содиалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 22Х1.1970 (¹ 1451000/22-3) 1Ч. 1 л. E 2!с 9/00 с присоединен!!еь! заявки №

Приоритет

Комитет по делам иэобретений и открытий при Совете Министров

СССР

Опубликовано 11.IV.1972. Бюллетень № 13

Дата опубликования описания 6.Ч.1972

УД 1 622.233.055 (088.8) Авторы изобретеш!я

И. Д. Кондров и Г. Д. Кондров

Заявитель

"т-тн !ЗНАЯ f . - 11 5 Ръ hf P 1БУРИЛЬНАЯ МАШИНА

Изобретение относится к бурильным машинам ударного действия, в которых хвостовик имеет конусное соединение со штангой.

Известны бурильные машины, содержащие ударный механизм и механизм вращения, взаимодействующие с хвостовиком, который соединяется с буровой штангой обычно при помОlци гладкого конуса.

В предлагаемой бурильной мапнсн!е для механизации процесса разъема хвостовнка и шташи в передней части ее корпуса шарнирно закреплена массивная поворот!пня вилка, которая прижимается к торцу хвостовика и служит при этОм Отрт1жателем для Волн сжатия, возникающих в хвостовнке при воздействии на него ударного мехаш!зма и вызыва1ощпх выбивание штанги нз хвостовнка при отра>кении от вилки.

Для прижатия вилки к торцу хвостовнка служит силовой цилиндр, который может быть шарнирно прикреплен к корпусу машины н может быть связан подвижной частью через шарнирную тягу с вилкой.

На чертеже изображена предлагаемая бурильная машина.

Бурильная машина включает ударньш механизм 1 и механизм 2 вращения, взаимодействующие с хвостовиком 3, который нри помощи гладкого конуса соединяется с буровой штангой 4. В передней части корпуса 5 мапшны выполнен прилив 6, в котором шарнирно посредством пальца 7 закреплена массивная поворотная вилка 8, которая при необходимости упирается в торец хвостовика 3, не касаясь буровой штанги 4.

Для подведения и при>катня вилки 8 к хвостовику 3 служит силовой цилиндр 9, который шт! рннрпо прикреплен K КОрпу су i) м>1!пины If своей подви>кной ч IcT! Io 10 через шарнирную

10 тягу Ii и втулку 12 связан с вилкой 8. Последняя служит отражателем для волп сжатия, возшнсающнх в хвостовнке 3, когда на него воздействует ударньш мехшшзм 1.

Когда возник>1ет еобходнмость замены

15 штанг 4 (поломка конуса нли тел» штанги, заклнш1вание ее в шнуре и т. д.), все мехаш1змы бурильной машины отключа1отся, а силовой цилиндр 9 соединяется с нсточшнсом текучей среды под давлением. Под действием

20 этой среды подвижная часть 10 цилиндры 9 перемещается и через тягу 11 и втулку 12 поворачивает вокруг llaльца 7 вилку 8 до упора в торец хвостовнка 3.

Затем включается ударный механизм 1 ма25 шины, поршень которого сообщает удары хвостовнку 3. Под действием ударов в хвостовнке 3 образуются волны сжатия, которые перемещаются вдоль него в сторону штанги, Достигая торцовой поверхности утолщештой

30 части (не показана) хвостовнка 3, волны сжа335379

Р (- «. -,, у (4

Составитель М. Рогач

Текрсд А, Камышникова

Редактор С. Титова

Корректоры: В. Петров» и Е. Ласточкина

Заказ 1292/14 Изд. ¹ 556 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 тия стремятся сместить эту торцовую поверхность вперед вдоль штанги, способствуя еще большему уплотнению конусного соединения, когда отсутствует упор для отражения волн.

Когда поворотная вилка 8 упирается в торцовую поверхность хвостовика 3, волны сжатия доходят до вилки 8 и отражаются от нее, в результате чего возникает эффект, подобный случа1о нанесения ударов по хвостовику 8 со стороны штанги 4. Последняя выбивается из хвостовика 8. После этого ударный механизм

1 выключается, а вилка 8 отводится от хвостовика 8, и производится замена штанги 4.

Предмет изобретения

1. Бурильная машина, содержащая ударный механизм и механизм вращения, взаимодей/

/ / /

/ / /

/ /

/

1 (1

1 х

1 х

//

/ х х .Ь ствующие с хвостовиком, соединяемым с буровой штангой, отличающаяся тем, что, с целью механизации разъема конусиого соединения xBOcToâèêà и штанги, в передней части корпуса машины шарнирно прикреплена массивная поворотная вилка, прижимаемая к торцу хвостовика и служащая отражателем волн сжатия, возникающих в хвостовике при воздействии иа него ударного механизма, 10

2. Бурильная машина по п. 1, отличающаяся тем, что поворотная вилка при помощи шарнирной тяги соединена с подвижной частью силового цилиндра, который шарнирно

15 прикреплен к корпусу машины.
