Реферат



(%(/

З т.Ф 11."

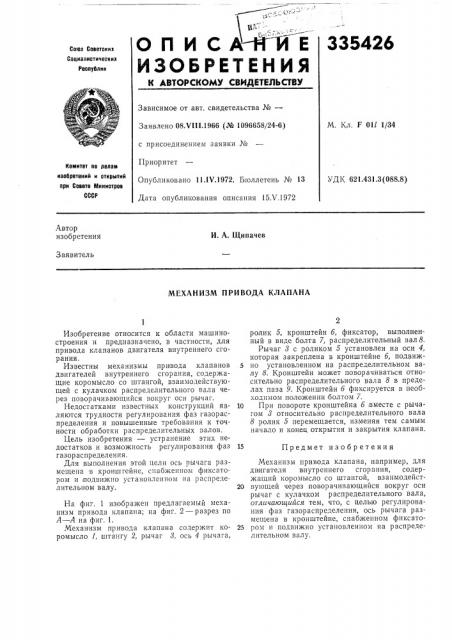

О П И С А-Й Й Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

335426

Союз Соеетскиз

Соиизлистическиз

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 08Х!!1.1966 (№ 1096658/24-6) М, Кл. F 01l 1/34 с присоединением заявки ¹

Приоритет комитет оо лелем изобретений и открытий при Совете Министров

СССР

Опубликовано 11.1т/.1972. Бюллетень № 13

Дата опубликования описания 15Х.1972

УДК 621.431.3(088.8) Автор изобретения

И. А. Щипачев

Заявитель

МЕХАНИЗМ ПРИВОДА КЛАПАНА

Изобретение относится к области машиностроения и предназначено, в частности, для привода клапанов двигателя внутреннего сгорания.

Известны механизмы привода клапанов двигателей внутреннего сгорания, содержащие коромысло со штангой, взаимодействующей с кулачком распределительного вала через поворачивающийся вокруг оси рычаг.

Недостатками известных конструкций являются трудности регулирования фаз газораспределения и повышенные требования к точности обработки распределительных валов.

Цель изобретения — устранение этих недостатков и возможность регулирования фаз газораспределения.

Для выполнения этой цели ось рычага размещена в кронштейне, снабженном фиксатором и подвижно установленном ца распределительном валу.

На фиг, 1 изображен предлагаемый механизм привода клапана; на фиг, 2 — разрез по

А — А на фиг. 1.

Механизм привода клапана содержит коромысло 1, штангу 2, рычаг 8, ось 4 рычага, ролик 5, кронштейн б, фиксатор, выполненный в виде болта 7, распределительный вал 8.

Рычаг 8 с роликом 5 установлен на оси 4, которая закреплена в кронштейне б, подвиж5 но установленном на распределительном валу 8. Кронштейн может поворачиваться относительно распределительного вала 8 в пределах паза 9. Кронштейн б фиксируется в необходимом положении болтом 7.

10 При повороте кронштейна б вместе с рычагом 8 относительно распределительного вала

8 ролик 5 перемещается, изменяя тем самым начало и конец открытия и закрытия клапана.

15 Предмет изобретения

Механизм привода клапана, например, для двигателя внутреннего сгорания, содержащий коромысло со штангой, взаимодейст20 вующей через поворачивающийся вокруг оси рычаг с кулачком распределительного вала, отличающийся тем, что, с целью регулирования фаз газораспределения, ось рычага размещена в кронштейне, снабженном фиксато25 ром и подвижно установленном на распределительном валу.

335426

А-A

Составитель И. Рожнова

Техред Т. Ускова

Редактор Н. Вирко

Корректор Е. Зимина

Заказ И 74/2 Изд. № 531 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
