Патент ссср 335445

Патент ссср 335445

Иллюстрации

Показать все

Реферат

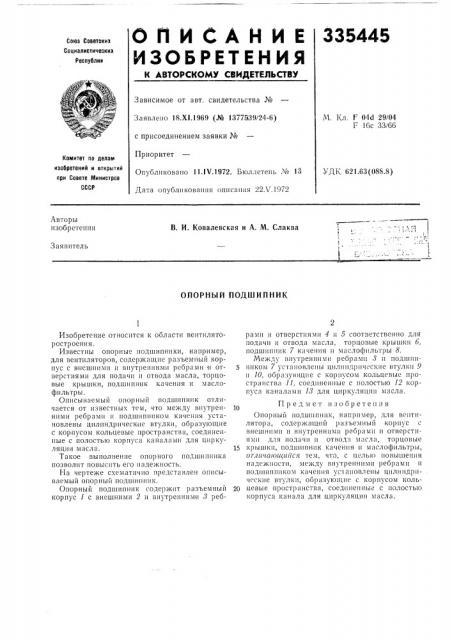

ОЙЙСАНЙЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1оэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 18.XI.1969 (№ 1377с139/24-6) с присоединением заявки ¹

Приоритет

Опубликовано 11.IV.1972. Бюллетень ¹ 13

Дата опубликования описания 22Х.1 )72

М. Кл. F ОЫ 29/О4

F 16с ЗЗ/66

Комитет по делам изобретений н открытий при Сосете Министров

СССР

УДК 621.63(088.8) Авторы изобретения

В. И. Ковалевская и А. М. Слаква

Заявитель

ОПОРНЫЙ ПОДШИПНИК

Изобретение относится к области вентиляторостросния.

Известны опорные подшипники, например, для вентиляторов, содержащие разъемный корпус с внешними и внутренними ребрами 11 отверстиями для подачи и отвода масла, торцовые крышки, подшипник качения и маслофильтры.

Описываемый опорный подшипник отличается от известных тем, что между внутренними ребрамн н подшипником качеги1я установлены цилиндрические втулки, образующие с корпусом кольцевые пространства, соединенные с полостью корпуса каналами для циркуляции масла.

Такое выполнение опорного подшипника позволит повысить его надежность.

На чертеже схематично представлен описываемый опорный подшипник.

Опорный подшипник содержит разъемный корпус 1 с внешними 2 и внутренними 8 ребрами и отверстиями 4 и 5 соответственно для подачи и отвода масла, торцовые крышки 6, подшипник 7 качения и маслофильтры 8.

Ме>кду внутренними ребрами Л и подшипником 7 установлены цилиндрические втулки 9 и 10, образующие с корпусом кольцевые пространства 11, соединенные с полостью 12 корпуса каналами 18 для циркуляции масла.

Предмет изобретения

Опорный подшипник, например, для вентилятора, содержащий разьемный корпус с внешними и внутренними ребрами и отверстиями для подачи и отводя масла, торцовые

j5 крышки, подшипник качения и маслофильтры, отличаюши11ся тем, что, с целью повышения надеж1гости, между внутренними ребрами и подпшпником качения усI яновлены цIIëèíäðèческие втулки, образую1цие с корпусом коль2о цевые пространства, соединенные с полостыс корпуса канала для циркуляции масла.

3,3544 о

Составитель А. Коровкин

Редактор Н, Вирко

Корректор О, Тюрина

Тек ред Т, Ускова

Типография, пр. Сапунова, g

Заказ 1326, 4 Изд. № 530 Тираж 448 Подписное

Ц11ПИПИ 1комитета по делам,11306pñòñíèé и открытий при Совете Минисгроз СССР

Москва, Я -35, Раугиская наб., д. 4/5
