Реферат



335479

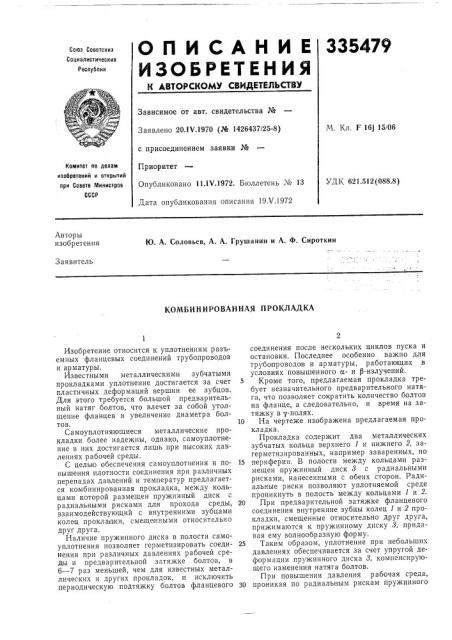

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 20.1Ч.1970 (№ 1426437/25-8) с присоединением заявки №

Приоритет

Опубликовано 11.1Ч.1972. Бюллетень № 13

Дата опубликования описания 19Х.1972

М. Кл, F 16j 15/06

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.512(088.8) Авторы изобретения

Ю. А. Соловьев, А. A. Грушанин и А. Ф. Сироткин

Заявитель

КОМБИ Н И РОВАН НАЯ ПРОКЛАДКА

Изобретение относится к уплотнениям разьемных фланцевых соединений трубопроводов и арматуры.

Известными металлическими зубчатыми прокладками уплотнение достигается за счет пластичных деформаций вершин ее зубцов.

Для этого требуется большой предварительный натяг болтов, что влечет за собой утолщение фланцев и увеличение диаметра болтов.

Самоуплотняющиеся металлические прокладки более надежны, однако, самоуплотнение в них достигается лишь при высоких давлениях рабочей среды.

С целью обеспечения самоуплотнения и повышения плотности соединения при различных перепадах давлений и температур предлагается комбинированная прокладка, между кольцами которой размещен пружинный диск с р адиальными рисками для прохода среды, взаимодействующий с внутренними зубцами колец прокла д ки, смеще нными относительно друг друга.

Наличие пружинного диска в полости самоуплотнения позволяет герметизировать соединения при различных давлениях рабочей среды и предварительной затяжке болтов, в

6 — 7 раз меньшей, чем для известных металлических и других прокладок, и исключить периодическую подтяжку болтов фланцевого соединения после нескольких циклов пуска и остановки. Последнее особенно важно для трубопроводов и арматуры, работающих,в условиях повышенного а- и Р-излучений.

5 Кроме того, предлагаемая прокладка требует незначительного предварительного натяга, что позволяет сократить количество болтов на фланце, а следовательно, и время на затяжку в у-полях.

10 На чертеже изображена предлагаемая прокладка.

Прокладка содержит два металлических зубчатых кольца верхнего 1 и нижнего 2, загерметизированных, например заваренных, по

15 периферии. В полости между кольцами размещен пружинный диск 8 с радиальными рисками, нанесенными с обеих сторон. Радиальные риски позволяют уплотняемой среде проникнуть в полость между кольцами 1 и 2.

20 При предварительной затяжке фланцевого соединения внутренние зубцы колец 1 и 2 прокладки, смещенные относительно друг друга, прижимаются к пружинному диску 3, придавая ему волнообразную форму.

25 Таким образом, уплотнение при небольших давлениях обеспечивается за счет упругой деформации пружинного диска 8, компенсирующего изменения натяга болтов.

При повышении давления рабочая среда, ЗО проникая по радиальным рискам пружинного

3 диска 3 в полость между кольцами 1 и 2 разжимает их, прижимая к зеркалу фланцев, производя таким образом самоуплотнепие.

Предмет изобретения

Комбинированная прокладка, выполненная из двух загерметизированных по периферии

335479 колец, отлича ощаяся тем, что, с целью обеспечения самоуплотнения и повышения плотности соединения при различных перепадах давлений и температур, между кольцами размещен пружинный диск с радиальными рисками для прохода среды, взаимодействующий с внутренними зубцами колец прокладки, смещенными относительно друга друга.
