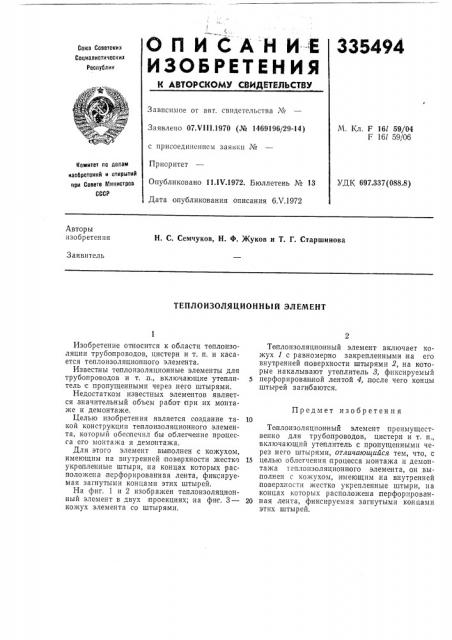

(О П И С А Н И Е 335494

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союэ Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Л !. Кл. F 16L 59/04

Г 161 59/06

Заявлено 07.Vill.1970 (№ 1469196/29-14) с присоединением заявки №

Приоритет

Опубликовано 11.IV.1972. Бюллетень № 13

Дата опубликования описания 6Х.1972

«омитет по делам иаобретеиий и открытий при Совете Министров

СССР

УДК 697.337(088.8) Авторы изобретения

Н. С. Семчуков, Н. Ф. Жуков и Т. Г. Старшинова

Заявитель

ТЕПЛОИЗОЛЯЦИОННЫЙ ЭЛЕМЕНТ

Предмет изобретения

Изобретение относится к области твплоизоляции трубопроводов, цистерн и т. п. и касается теплоизоляционного элемента.

Известны твплоизоляционные элементы для трубопроводов и т.,п., включающие утеплитель с пропущенными через него штырями.

Недостатком известных элементов является значительный объем работ .при их монтаже и демонтаже.

Целью изобретения является создание такой конструкции твплоизоляционного элемента, который обеопечил бы облегчение процесса его монтажа и демонтажа.

Для этого элемент выполнен с кожухом, имеющим на внутренней поверхности жестко укрепленные штыри, на концах которых расположена, перфорированная лента, фиксируемая загнутыми концами этих штырей.

На фиг. 1 и 2 изображен теплоизоляционный элемент в двух проекциях; на фиг. 3— кожух элемента со штырями.

Теплоизоляционный элемент включает кожух 1 с равномерно закрепленными на его внутренней поверхности штырями 2, на которые накалывают утвплитель 8, фиксируемый

5 перфорированной лентой 4, после чего концы штырей загибаются.

Теплоизоляцпонный элемент преимущест.венно для трубопроводов, цистерн и т. п., включающий утеплитель с про пущенными через него штырями, отличающийся тем, что, с

15 целью облегчения процесса монтажа и демонтажа теплоизоляционного элемента, он выполнен с кожухом, имеющим на внутренней поверхности жестко укрепленные штыри, на концах которых расположена аерфорирован20 ная лента, фиксируемая загнутыми концами этих штырей.
