Реферат

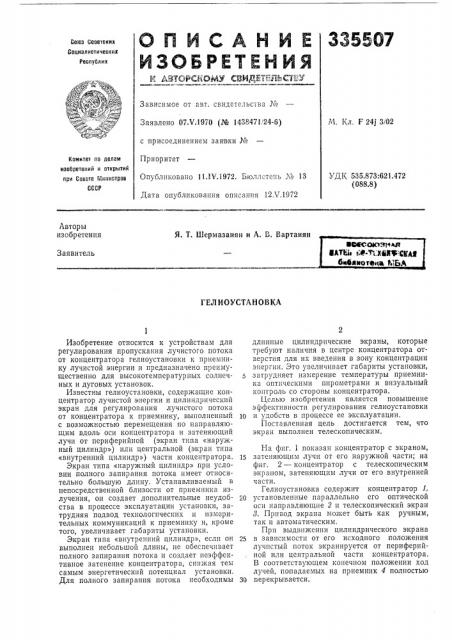

0пМСАННЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Респуслик

Зависимое от авт. свидетельства ¹

Заявлено О7Х.1970 (№ 1438471 24-6) с присоединением заявки №

Пр иоритгт

Опубликовано 111V.1972. Вюллстень № 13

Дата опубликования описания 12Л .1972

М, Кл. Г 24j 3/О2

Комитет по делам изосретепий и открытий при Совете тт ииистрое

СССР

УДК 535.873:G21.472 (088.8) Авторы изобретения

Я. T. Юермазанян и A.

Заявитель

ГЕЛ ИОУх".ТАНОВКА

Изобретение относится к устройствам для регулирования пропускания лучистого потока от концентратора гелиоустановки к приемнику лучистой энергии и предназначено преимущественно для высокотемпературных солнечных и дуговых установок.

Известны гелиоустановки, содержащие концентратор лучистой энергии и цилиндрический экран для регулирования лучистого потока от концентратора к приемнику, выполненный с возможностью перемещения по направляющим вдоль оси концентратора и затеняющий лучи от периферийной (экран типа «наружный цилиндр») или центральной (экран типа

«внутренний цилиндр») части концентратора.

Экран типа «наружный цилиндр» при условии полного запирания потока имеет относительно большую длину. Устанавливаемый в непосредственной близости от приемника излучения, он создает дополнительные неудобства в процессе эксплуатации установки, затрудняя подвод технологических и измерительных коммуникаций к приемнику и, кроме того, увеличивает габариты установки.

Экран типа «внутренний цилиндр», если он выполнен небольшой длины, не обеспечивает полного запирания потока и создает неэффективное затенение концентратора, снижая тем самым энергетический потенциал установки.

Для полного запирания потока необходимы длинные цилиндрические экраны, которые требуют наличия в центре концентратора отверстия для их введения в зону концентрации энергии. Это увеличивает габариты установки, затрудняет измерение температуры приемни«а оптическими пирометрами и визуальный контроль со стороны концентратора.

Целью изобретения является повышение эффективности регулирования гелиоустановки

10 и удобств в процессе ее эксплуатации.

Поставленная цель достигается тем, что экран выполнен телескопическим.

На фиг. 1 показан концентратор с экраном, 15 затеняющим лучи от его наружной части; на фиг. 2 — концентратор с телескопическим экраном, затеняющим лучи от его внутренней части.

Гелиоустановка содержит концентратор 1, 20 установленные параллельно его оптической оси направляющие 2 и телескопический экран

8. Привод экрана может быть как ручным, так и автоматическим.

Прп выдвижении цилиндрического экрана

2S в зависимости от его исходного положения лучистый поток экранируется от периферийной или центральной части концентратора.

В соответствующем конечном положении ход лучей, попадаемых на приемник 4 полностью

30 перекрывается.

335БО7

Предмет изобретения ри г.2

Составитель В. Вогородский

Тсхред T. Ускова

Корректор Т. Гревцова

Редактор H. Вирко

Заказ 1285/5 Изд. ¹ 498 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-85, Раупгская нао., д. 4,5

Типография, пр. Сапунова, 2

Гелиоустановка, преимущественно высокотемпературная, содержащая концентратор лучистой энергии и цилиндрический экран для регулирования лучистого потока от концептратора к приемнику, выполненный с возможностью перемещения по направляющим вдоль оси концентратора, отличающаяся тем, что, с целью повышения эффективности регулирова5 ния и удобства эксплуатации, экран выполнен телескопическим.
