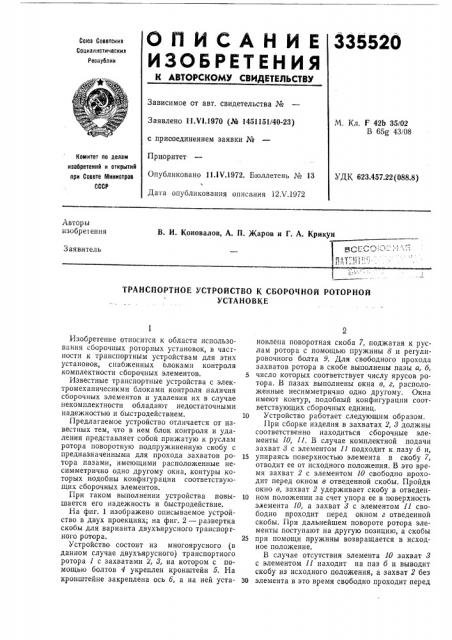

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

335520

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.VI.1970 (№ 1451151/40-23) с присоединением заявки №

Приоритет

М. Кл. F 42Ь 35/02

В 650 43/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 11 1Ч.1972. Бюллетень № 13

Ъ

Дата опубликования описания 12Х.1972

УДК 623.457.22 (088.8) Авторы изобретения

В. И. Коновалов, А, П. Жаров и Г. А. Крикун

Заявитель

ТРАНСПОРТНОЕ УСТРОЙСТВО К СБОРОЧНОЙ РОТОРНОЙ

УСТАНОВКЕ

Изобретение относится к области использования сборочных роторных установок, в частности к транспортным устройствам для этих установок, снабженных блоками контроля комплектности сборочных элементов.

Известные транспортные устройства с электромеханичесикми блоками контроля наличия сборочных элементов и удаления их в случае некомплектности обладают недостаточными надежностью и быстродействием.

Предлагаемое устройство отличается от известных тем, что в нем блок контроля и удаления представляет собой прижатую к руслам ротора поворотную подпружиненную скобу с предназначенными для прохода захватов ротора пазами, имеющими расположенные несимметрично одно другому окна, контуры которых подобны конфигурации соответствующих сборочных элементов.

При таком выполнении устройства повышается его надежность и быстродействие.

На фиг. 1 изображено описываемое устройство в двух проекциях; на фиг. 2 — развертка скобы для варианта двухъярусного транспортного ротора.

Устройство состоит из многоярусного (в данном случае двухъярусного) транспортного ротора 1 с захватами 2, 8, на котором с помощью болтов 4 укреплен кронштейн ". На кронштейне закреплена ось б, а на ней установлена поворотная скоба 7, поджатая к руслам ротора с помощью пружины 8 и регулировочного болта 9. Для свободного прохода захватов ротора в скобе выполнены пазы а, б, 5 число которых соответствует числу ярусов ротора. В пазах выполнены окна в, г, расположенные несимметрично одно другому. Окна имеют контур, подобный конфигурации соответствующих сборочных единиц.

1о Устройство работает следующим образом.

При сборке изделия в захватах 2, 3 должны соответственно находиться сборочные элементы 10, 11. В случае комплектной подачи захват 3 с элементом 11 подходит к пазу б и, 15 упираясь поверхностью элемента в скобу 7, отводит ее от исходного положения. В это время захват 2 с элементом 10 свободно проходит перед окном в отведенной скобы. Пройдя окно в, захват 2 удерживает скобу в отведен10 ном положении за счет упора ее в поверхность элемента 10, а захват 8 с элементом 11 свободно проходит перед окном г отведенной скобы. При дальнейшем повороте ротора элементы поступают на другую позицию, а скобы

25 при помощи пружины возвращается в исходное положение.

В случае отсутствия элемента 10 захват 3 с элементом 11 находит на паз б и выводит скобу из исходного положения, а захват 2 без

30 элемента в это время свободно проходит перед

335520

Составитель Д. Гейзер

Техред Т. Ускова

Корректор T. Бабакина

Редактор В. Борисова

Заказ 1285/15 Изд. № 498 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 окном в паза а. В момент прохождения захвата 8 с элементом 11 перед окном г паза б скоба с помощью пружины возвращается в исходное положение, вследствие чего элемент

11 движется по другой стороне скобы, а захват 2 без элемента свободно проходит в пазу а. При дальнейшем повороте ротора скоба вытесняет элемент 11 из захвата 3, свободно проходящего в пазу б, и своим изгибом д сбрасывает элемент 11 в сборник некомплектных элементов.

Если отсутствует элемент 11, захват 2 с элементом 10 входит в окно в паза а, при этом скоба находится в исходном положении, а захват 3 без элемента свободно перемещается в пазу б. При дальнейшем повороте ротора элемент 10, находящийся на другой стороне скобы, вытесняется ею из захвата 2 и сбрасывается в сборник некомплектных элементов.

Предмет изобретения

Транспортное устройство к сборочной роторной установке, содержащее многоярусный транспортный ротор с захватами и блок контроля наличия сборочных элементов и удаления их в случае некомплектности, отличаюlO и ееся тем, что, с целью повышения надежности и быстродействия, в нем блок контроля и удаления представляет собой прижатую к руслам ротора поворотную подпружиненную скобу с предназначенными для прохода за15 хватов ротора пазами, имеющими расположенные несимметрично одно другому окна, контуры которых подобны конфигурации соответствующих сборочных элементов.
