Термоионный детектор для газовой хроматографии
Иллюстрации
Показать всеРеферат
335664

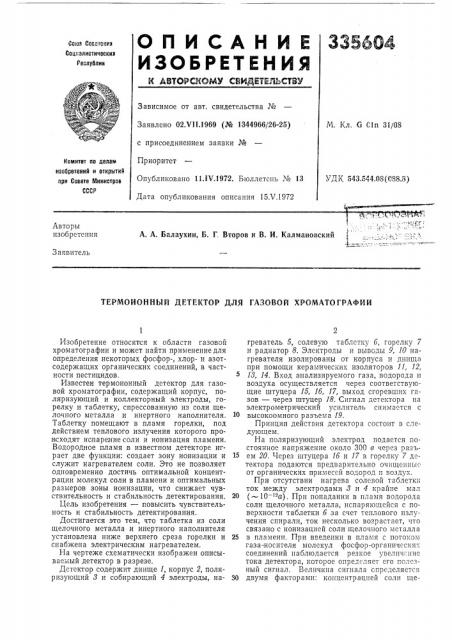

О П И С А Н И Е
ИЗОБРЕТЕНИЯ
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Со се Совотскиа
Сацпалистическиа
Республик
Зависимое от авт. свидетельства ¹
Заявлено 02.VII.1969 (№ 1344966/26-25) с присоединением заявки №
Приоритет
Опубликовано 11.IV.1972. Бюллетень № 13
Дата опубликования описания 15Л .1972
М. Кл. G С1п 31/08 йомитет по делам изобретений и открытий при Совете Министров
СССР
УДК 643.g44.03(0Ц6 6) Ю !
Авторы изобретения
А. A. Балаухин, Б. Г Второв и В. И. Калмановский
Заявитель
ТЕРМОИОННЫЙ ДЕТЕКТОР ДЛЯ ГАЗОВОЙ ХРОМАТОГРАФИИ
Изобретение относится к области газовой хроматографии и может найти применениедля определения некоторых фосфор-, хлор- и азотсодержащих органических соединений, в частности пестицидов.
Известен термоионный детектор для газовой хроматографии, содержащий корпус, поляризующий и коллекторный электроды, горелку и таблетку, спрессованную из соли щелочного металла и инертного наполнителя.
Таблетку помещают в пламя горелки, под действием теплового излучения которого прои сходят испарение соли и ионизация пламени.
Водородное пламя в известном детекторе итрает две функции: создает зону ионизации и служит нагревателем соли. Это не позволяет одновременно достичь оптимальной концентрации молекул соли в пламени и оптимальных размеров зоны ионизации, что снижает чувствительность и стабильность детектирования.
Цель изобретения — повысить чувствительность и стабильность детектирования.
Достигается это тем, что таблетка из соли щелочного металла и инертного наполнителя установлена ниже верхнего среза горелки и снабжена электрическим нагревателем.
На чертеже схематически изображен описываемый детектор в разрезе.
Детектор содержит днище 1, корпус 2, поляризующий 8 и собирающий 4 электроды, нагреватель 5, солевую таблетку б, горелку 7 и радиатор 8. Электроды и выводы 9, 10 нагревателя изолированы от корпуса и днища при помощи керамических изоляторов 11, 12, 18, 14. Вход анализируемого газа, водорода и воздуха осуществляется через соответствующие штуцера 15, 1б, 17, выход сгоревших газов — через штуцер 18. Сигнал детектора на электрометрический усилитель снимается с
10 высокоомного разъема 19.
Принцип действия детектора состоит в следующем.
На поляризующий электрод подается постоянное напряжение около 300 в через разь15 ем 20. Через штуцера 1б и 17 в горелку 7 детектора подаются предварительно очищенныс от органических примессй водород и воздух.
При отсутствии нагрева солевой таблетки ток между электродами 8 и 4 крайне мал
20 (10 "а). При попадании в пламя водорода соли щелочного металла, испаряющейся с поверхности таблетки б за счет теплового излучения спирали, ток несколько возрастает, что связано с ионизацией соли щелочного металла
25 в пламени. При введении в пламя с потоком газа-носителя молекул фосфор-органичсски соединений наблюдается резкое увеличснпе тока детектора, которое определяет его полезный сигнал. Величина сигнала cïðåäåëÿeòcÿ
ЗО двумя факторами: концентрацией соли ще3 лочного металла в газовой фазе (в пламени) и величиной расхода водорода через горелку детектора.
Предмет изобретения
Термоионный детектор для газовой хроматографии, содержащий корпус, поляризующий
335604 и коллекторный электроды, горелку и таблетку из соли щелочного металла и инертного,наполнителя, отличающийся тем, что, с целью повышения чувствительности и стабильности детектирования, таблетка из соли щелочного металла и инертного наполнителя установлена ниже верхнего среза горелки и снабжена электрическим нагревателем, Составитель Л. Жаркова
Редактор T. Орловская Техред А. Камышникова Корректор Т. Бабакина
Заказ 1175/9 Изд. М 516 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
