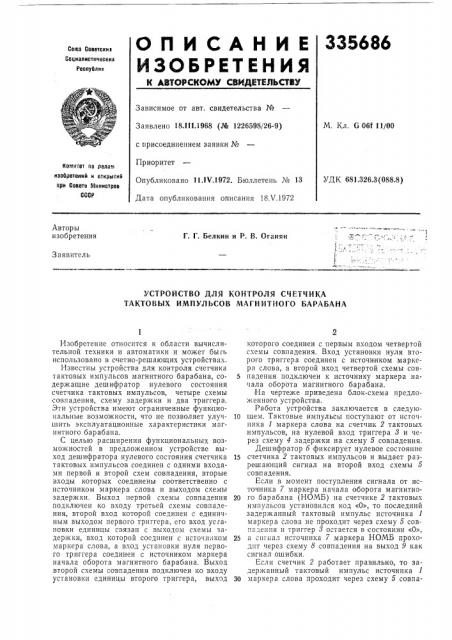

О П И CA Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18Л1!.1968 (№ 1226598/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 11.1Ч.1972. Бюллетень № 13

Дата опубликования описания 1ЗЛ .1972

М. Кл. 6 06f 11/00

Комитет по репам изобретений к открытий при Совете Министров

СССР

УДК 681.326 3(088 8) Авторы изобретения

Г. Г. Белкин и Р, В. Оганян

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СЧЕТЧИКА

ТАКТОВЬ1Х ИМПУЛЬСОВ МАГНИТНОГО БАРАБАНА

Изобретение относится к области вычислительной техники и автоматики и может быгь использовано в счетно-решающих устройствах.

Известны устройства для контроля счетчика тактовых импульсов магнитного барабана, содержащие дешифратор нулевого состояния счетчика тактовых импульсов, четыре схемы совпадения, схему задержки и два триггера.

Эти устройства имеют ограниченные функциональные возможности, что не позволяет улучшить эксплуатационные характеристики магнитного барабана.

С целью расширения функциональных возможностей в предложенном устройстве выход дешифратора нулевого состояния счетчика тактовых импульсов соединен с одними входами первой и второй схем совпадения, вторые входы которых соединены соответственно с источником маркера слова и выходом схемы задержки. Выход первой схемы совпадения подключен ко входу третьей схемы совпадения, второй вход которой соединен с единичным выходом первого триггера, его вход усгановки единицы связан с выходом схемы задержки, вход которой соединен с исто пиком маркера слова, а вход установки нуля первого триггера соединен с источником маркера начала оборота магнитного барабана. Выход второй схемы совпадения подключен ко входу установки единицы второго триггера, выход которого соединен с первым входом четвертой схемы совпадения. Вход установки нуля второго триггера соединен с источником маркера слова, а второй вход четвертой схемы сов5 падения подключен к источнику маркера начала оборота магнитного барабана.

На чертеже приведена блок-схема предложенного устройства.

Работа устройства заключается в следую10 щем. Тактовые импульсы поступают от источпика 1 маркера слова на счетчик 2 тактовых импульсов, на нулевой вход триггера 8 и через схему 4 задержки на схему 5 совпадения.

Дешифратор 5 фиксирует нулевое состояние

15 счетчика 2 тактовых импульсов и выдает разрешающий сигнал на второй вход схемы 5 совпадения.

Если в момент поступления сигнала от источника 7 маркера начала оборота матнитно20 го барабана (НОМБ) на счетчике 2 тактовых импульсов установился код «О», то последний задержанный тактовый импульс источника 1 маркера слова не проходит через схему 5 сови":пения и триггер 8 остается в состоянии «О», 25 а сигнал источника 7 маркера НОМБ проходит через схему 8 совпадения на выход 9 как сигнал ошибки.

Если счетчик 2 работает правильно, то задержанный тактовый импульс источника 1

30 маркера слова проходит через схему 5 совпа335686

Предмет изобретения!

Составитель Н. Степанов

Техред T. Курилко

Редактор В. Девятов

Корректор О. Тюрина

Заказ 1295!6 Изд. Ма 466

ЦНИИПИ К д а 6 Тираж 448 Подписное

Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4,5

Типография, пр. Сапунова, 2

3 дения и устанавливает триггер 8 в состояние «1», а последний запрещает выработку сигнала ошибки на выход 9 при поступлении сигнала от источника 7 маркера НОМБ.

При появлении на счетчике 2 тактовых импульсов кода «0» к моменту поступления любого сигнала тактовых импульсов последний проходит через схемы 10 и 11 совпадения на выход 12 как сигнал ошибки.

Работа схемы 10 совпадения разрешается дешифратором б, а схемы П совпадения триггером 18, который устанавливается в состояние «1» первым в данном обороте такто,вым импульсом. Сигнал источника 7 маркера

НОМБ устанавливает триггер 18 в состояние

«0» и запрещает появление ложного сигнала ошибки на выходе 12 на момент поступления первого тактового импульса.

Предложенное устройство позволяет выяв лять большинство ошибок в работе счетчика 2 тактовых импульсов и каналов формирования сигналов источников 1 и 7. Например, сигнал ошибки. на выходе 12 вырабатывается при появлении ложного сигнала от источника 1, пропадании сигнала от источника 7 и неисправности счетчика 2, вызываемой потерей

«единицы» в его тракте, а сигнал ошибки на выходе 9 возникает при появлении ложного сигнала от источника 1 и неисправности счетчика 2, связанной с появлением ложной «единицы».

Устроиство для,контроля счетчика тактовых импульсов магнитного барабана, содержащее

5 дешифратор нулевого состояния счетчика тактовых импульсов, четыре схемы совпадения, схему задержки и два триггера, отличающееся тем, что, с целью расширения функциональных возможностей, выход дешифратора

10 нулевого состояния счетчика тактовых импульсов соединен с одними входами первой и второй схем совпадения, вторые входы которых соединены соответственно с источником маркера слова и выходом схемы задержки, выход

15 первой схемы совпадения подключен ко входу третьей схемы совпадения, второй вход которой соединен с единичным выходом первого триггера, его вход установки единицы связан с выходом схемы задержки, вход которой сое20 динен с источником маркера слова, а вход установки нуля первого триггера соединен с источником маркера начала оборота магнитного барабана, выход второй схемы совпадения подключен ко входу установки единицы

25 второго триггера, выход которого соединен с первым входом четвертой схемы совпадения, вход установки нуля второго триггера соединен с источником маркера слова, а второй вход четвертой схемы совпадения подключен

Зо к источнику маркера начала оборота магнитного бара бана.
