Патент 335732
Классы МПК
Всг.соьознаяг. н. гапоненкоrateikno-kkiiil^djai;i^nmo-^-c'w дбибли
Иллюстрации
Реферат

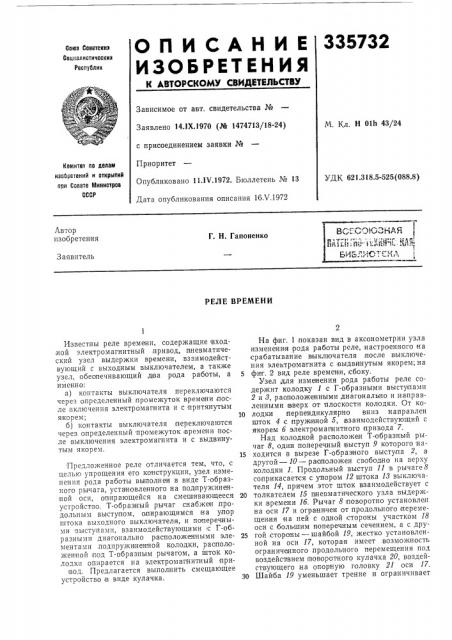

О П И СА Н И Е
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соеетскик
Социалистические
Республик
Зависимое от авт. свидетельства №
Заявлено 14.IX.1970 (Xo 1474713/18-24) с присоединением заявки №
Приоритет
Опубликовано 11.IV.1972. Бюллетень № 13
Дата опубликования описания 16Х.1972
М. Кл. Н 01h 43/24
Комитет по делам изооретений и открытий при Совете Мииистрое
СССР
Автор изобретения
Г. Н. Гапоненко
Заявитель к л ! с LI.ъ
РЕЛЕ ВРЕМЕНИ
На фиг. 1 показан вид в аксонометрии узла изменения рода работы реле, настроенного на срабатывание выключателя .после выключения электромагнита с выдвинутым якорем; на
5 фиг. 2 вид реле времен и, сбоку.
Узел для изменения рода работы реле содержит колодку 1 с Г-образными выступами
2 и 8, расположенными диагонально и направленными еверх от плоскости колодки. От ко10 лодки перпендикулярно вниз направлен шток 4 с пружиной 5, взаимодействующий с якорем б электромапнитного привода 7.
Над колодкой расположен Т-образный рыча г 8, один поперечный выступ 9 которого на15 ходится в вырезе Г-образного выступа 2, а другой — 10 — расположен свободно на верху колодки 1. Продольный выступ 11 в рычаге 8 соприкасается с упором 12 штока 13 выключателя 14, причем этот шток взаимодействует с
20 толкателем 15 пневматического узла выдержки,времени 1б. Рычаг 8 поворотно установлен на оси 17 и ограничен от продольного Inepeмещения на ней с одной стороны участком 18 оси с большим поперечным сечением, а с дру25 гой,стороны — шайбой 19, жестко установленной на оси 17, которая имеет возможность ограниченного,продольного перемещения под воздействием lnoBopo THQI кулачка 20, воздействующего на опорную головку 21 оси 17.
30 Шайба 19 уменьшает трение и ограничивает
Известны реле времени, содержащие входной электромагнитный привод, пневматический узел выдержки времени, взаимодействующий с выходным выключателем, а также узел, обеспечивающий д ва рода работы, а именно: а) контакты выключателя переключаются через определенный промежуток времени,после вклточения электромагнита и с притянутым якорем; б) контакты выключателя переключаются через определенный промежуток времени после выключения электромагнита и с выдвинутым якорем.
Предло>кенное реле отличается тем, что, с целью упрощения его конструкции, узел изменения рода работы вьсполнен в виде Т-образного рычага, уста новленното на под пружиненной оси, опирающейся на смешивающееся устройстзо. Т-образный рычаг снабжен продольным выступом, опирающимся IH3 ynop штока выходного выключателя, и поперечными выступами, взаимодействующими с Г-образными диагонально расположенными элементами,подпру>киненной колодки, располо>кенной под Т-образным рычагом, а шток колодки опирается на электромагнитный при вод. Предлагается выполнить смещающее устройство в виде кулачка.
УДК 621.318.5-525 (088.8) 335732
20
Зо
40 продольное перемещение рычага 8. Между ней и корпусом расположена цилиндрическая пружина 22.
Кулачок 20 повернут таким образом, что он через опорную головку 21 отжимает ось 17 вправо. При этом поперечный выступ 9 входит в вырез Г-образного выступа 2 колодки 1.
Для надежного удержания кулачка в повернутом положении его плоская поверхность сопрягается с,плоской поверхностью на опорной головке 21.
Якорь электромагнита, находясь в притянутом положении после включения, отпускает толкатель, который под действием пружины б переходит в нижнее положение. Вместе с ним в нижнее положение перемещатся колодка 1, которая, зацепляя овоим Г-образным выступом 2,поперечный выступ 9, поворачивает его против часовой стрелки, причем продольный выступ 11, упираясь в упор 12 штока 18, перемещает его влево. При этом срабатывает выключатель 14, приводя в состояние готовности к работе узел выдержки времени lá.
При выключении электромагнита якорь 6 под действием .пружины перемещается в выдвинутое,положение и,переводит в верхнее положение,подпружиненный шток 4 и колодку 1, которая, воздействуя на поперечный выступ 9, поворачивает его .по часовой стрелке.
При этом шток И отпускается и, замедленно перемещаясь, воздействует на выключатель 14 со скоростью, которая определяется устройством выдержки времени 1б. Таким образом обеспечивается выдержка времени до,срабатывания выключателя 14 после выключения электромагнита и нажатия на шток 4.
Для перестройки реле времени на срабатывание с выдержкой времени после включения электромагнита и,притягивания якоря кулачок поворачивают на 90 против часовой стрелки. При этом ось 17, освободившись,,под действием пружины 22 переводится влево вместе .с рычагом 8,;поперечный выступ которого 10 входит в вырез Г-образного выступа 8 колодки 1. Продольный выступ ll,при этом взаимодействует с упором 12 штока И. Выступ 11, толкая упор 12, переводит его влево, а результате чего срабатывает выключатель
14. Пневматическое устройство выдержки времени вместе с тем переводится в состояние готовности к работе. После включения электромагнита колодка 1 под действием пружины 5 .переводится в нижнее положение, захватывая при этом поперечный выступ 10 рычага 8 и поворачивая его по часовой стрелке.
Продольный выстул в этой детали отклоняется вправо, освобождая шток 18, который под действием узла выдержки времени 1б замедленно перемещается вправо. Благодаря этому выключатель 9 срабатывает,с выдержкой времении.
Предмет изобретения
1. Реле времени, содержащее электромагнитный привод, подключенный к входному каналу, пневматический узел выдержки времени,,взаимодействующий со штоком выходного выключателя, и узел изменения рода работы реле, отличающееся тем, что, с целью упрощения конструкции устройства, узел изменения рода работы реле выполнен в виде
Т-образного рычага, установленного на подпружиненной оси, опирающейся на смещающее устройство, Т-образный рычаг снабжен продольным выступом, опирающимся на упор штока выходного выключателя, и,поперечяыми выступами, взаимодействующими с Г-образкыми диагонально расположенными элементами подпружиненной колодки, расположенной под Т-образным рычагом, шток колодки соединен с электромагнитным приводом, 2. Реле времени,по п. 1, отличающееся тем, что смещающее устройство выполнено в виде кулачка.
335732
1б 15
Составитель Н. Ланнн
Техред А. Камышникова
Корректор Е. Исакова
Редактор Б. Федотов
Типография, пр. Сапунова, 2
Заказ 1172/16 Изд. № 524 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совет Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
