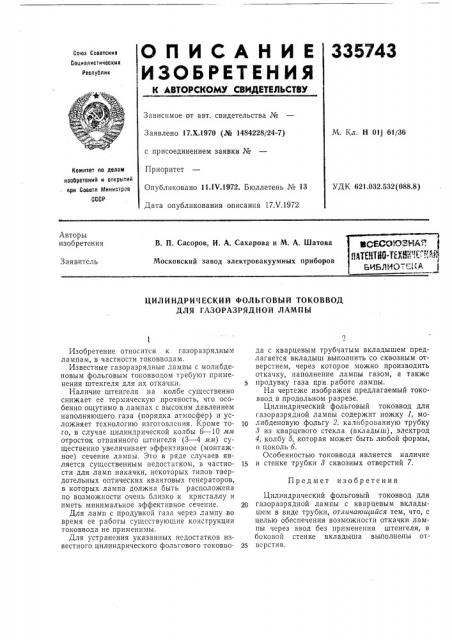

О П И С А Н И Е 335743
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 17.Х.1970 (¹ 1484228/24-7) с присоединением заявки №
Приоритет
Опубликовано 11.IV.1972. Бюллетень № 13
Дата опубликования описания 17.V.1972
М. Кл. Н 01j 61/36
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.032.532 (088.8) Авторы изобретения
В. П. Сасоров, И. А. Сахарова и М. А. Шатова
Московский завод электровакуумных приборов
Заявитель
ЦИЛИНДРИЧЕСКИЙ ФОЛЬГОВЫЙ ТОКОВВОД
ДЛЯ ГАЗОРАЗРЯДНОЙ ЛАМПЫ
Предмет изобретения
Изобретение относится к газоразрядным лампам, в частности токовводам.
Известные газоразрядные лампы с молибденовым фольговым токовводом требуют применения штенгеля для их откачки. 5
Наличие штенгеля на колбе существенно снижает ее термическую прочность, что особенно ощутимо в лампах с высоким давлением наполняющего газа (порядка атмосфер) и усложняет технологию изготовления. Кроме то- 10 го, в случае цилиндрической колбы 6 — 10 .тш отросток отпаянного штенгеля (3 — 4 л л) существенно увеличивает эффективное (монтажное) сечение лампы. Это в ряде случаев является существенным недостатком, в частно- 15 сти для ламп накачки, некоторых типов твердотельных оптических квантовых генераторов, в которых лампа должна быть расположена по возможности очень близко к кристаллу и иметь минимальное эффективное сечение. 20
Для ламп с продувкой газа через лампу во время ее работы существующие конструкции токоввода не применимы, Для устранения указанных недостатков известного цилиндрического фольгового токовво- 25 да с кварцевым трубчатым вкладышем предлагается вкладыш выполнить со сквозным отверстием, через которое можно производить откачку, наполнение лампы газом, а также продувку газа при работе лампы.
На чертеже изображен предлагаемый токоввод в продольном разрезе.
Цилиндрический фольговый токоввод для газоразрядной лампы содержит ножку 1, молибденовую фольгу 2, калнброьанную трубку
8 из кварцевого стекла (вкладыш), электрод
4, колбу 5, которая может быть любой формы, и цоколь б.
Особенностью токоввода является наличие в стенке трубки 8 сквозных отверстий 7.
Цилиндрический фольговый токоввод для газоразрядной лампы с кварцевым вкладышем в виде трубки, отличающийся тем, что, с целью обеспечения возможности откачки лампы через ввод без применения штенгеля, в боковой стенке вкладыша выполнены отверстия.
