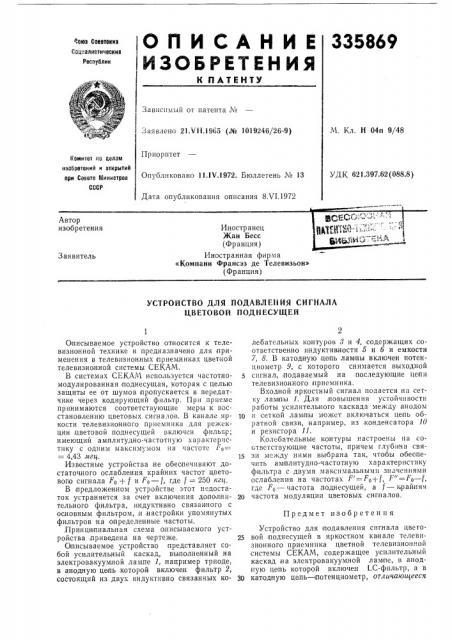

О Il И С А Н И Е 335869

ИЗОБРЕТЕН ИЯ чоитз Соеетокиа

Социалистических

Ресотблин

К ПАТЕНТУ

Зависимый от патента №

Заявлено 21.Ч 11,1965 (¹I 1019246/26-9) М. Кл. Н 04п 9/48

Приоритет йомитет Ар лолам изобретений и открытий ори Соеото Министроо

СССР

УДК 621,397.62(088.8) Опубликовано 11.IV.1972. Бюллетень ¹ 13

Дата опубликования описания 8.VL1972

Автор изобретения

Иностранец

Жан Бесс (Франция) Иностранная фирма

«Компани Франсэз де Телевизьон» (Франция) Заявитель

УСТРОЙСТВО ДЛЯ ПОДАВЛЕНИЯ СИГНАЛА

ЦВЕТОВОЙ ПОДНЕСУЩЕЙ

Предмет изобретения

Устройство для подавления сигнала цвето25 вой поднесущей в яркостном канале телевизионного приемника цветной телевизионной системы СЕКАМ, содержащее усилительный каскад на электровакуумчой лам пе, в анодную цель которой включен LC-фильтр, а в

ЗО катодную цепь — лотенциометр, отличающееся

Описываемое устройство относится к телевизионной технике и предназначено для применения в телевизионных |приемниках цветной телевизионной системы СЕКАМ.

В системах СЕКАМ используется частотномодулированная поднесущая, которая с целью защиты ее от шумов пропускается в передатчике через кодирующий фильтр. При приеме принимаются соответствующие меры к восстановлению цветовых сигналов. В канале «ркости телевизионного приемника для режекции,цветовой поднесущей включен фильтр; имеющий ам плитудно-частотную характеристику с одним максимумом на частоте 1p ——= 4,43 мгт1.

Известные устройства,не обеспечивают достаточного ослабления крайних частот цветового сигнала Fp + f u Fp — f, где f = 250 кги.

В предложенном устройстве этот недостаток устраняется за счет включения дополнительного фильтра, индуктивно связанного с основным фильтром, и настройки упомянутых фильтров на определенные частоты. ,Принципиальная схема описываемого устройства,приведена на чертеже.

Описываемое устройство представляет собой усилительный каскад, выполненный на электровакуумной лампе 1, например триоде, в анодную цепь которой включен фильтр 2, состоящий из двух индуктнвно связанных колебательных контуров 8 и 4, содержащих,соответственно индуктивности 5 и б и емкости

7, 8. В катодную цепь лампы включен потенциометр 9,,с которого снимается выходной сигнал, подаваемый на последующие цепи телевизионного приемника.

Входной яркостный сигнал подается на сетку лампы 1. Для,повышения устойчивости работы усилительного каскада между анодом

1р и сеткой лам|пы может включаться цепь обратной связи, например, из конденсагора 10 и резистора 11.

Колебательные контуры настроены на соотвстствующие частоты, причем глубина свя1ч зи между ними выбрана так, чтобы обеспечить амплитудно-частотную характеристику фильтра с двумя максимальными значениями ослабления на частотах Г =Fp+f, 1 "=>p — f, где Fp — частота,поднесущей, à f — крайняя

20 частота модуляции цветовых сигналов.

335869

Составитель Хромышев

Техред Л. Евдонов

Корректор Т. Китаева

1зедактор В. Левитов

Заказ 1637/18 Изд. № 69! Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )K-35, Раушская наб., д. 4i5

Типография, пр. Сапунова, 2 тем, что, с целью повышения равномерности подавления цветовой поднесущей, в него включен дополнительный 1.С-фильтр, индук1 !

1

1 (7

I тивно,связанный с упомянутым LC-фильтром, включенным в анодную цепь электровакуумной лампы.
