¹ 3358$
Класс 21 а4 29

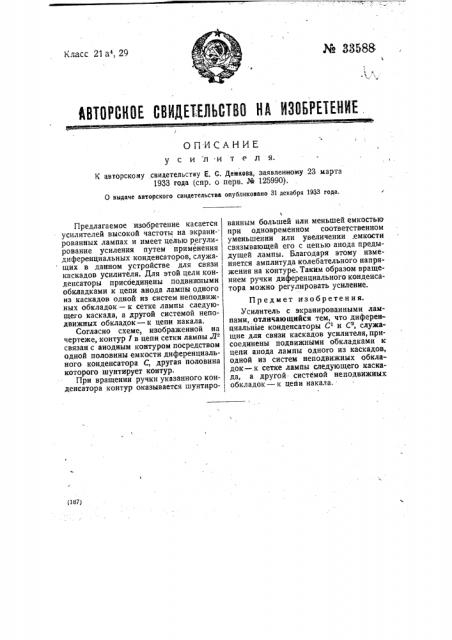

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ
ОПИСАНИЕ
С И Л И Т P Л Я.
К авторскому свидетельству Е. С. Демквва, заявленному 23 марта
1933 года (спр. о перв. J4 125990).
О выдаче авторского свидетельства опубликовано 31 декабря l933 года.
Предлагаемое изобретение касается усилителей высокой частоты на экрани- рованных лампах и имеет целью регулирование усиления путем применения диференциальных конденсаторов, служащих в данном устройстве для связи каскадов усилителя. Для этой цели конденсаторы присоединены подвижными обкладками к цепи анода лампы одного из каскадов одной из систем неподвиж.ных обкладок — к сетке лампы следующего каскада, а другой системой неподвижных обкладок — к цепи накала.
Согласно схеме, изображенной на чертеже, контур 1 в цепи сетки лампы Л связан с анодным контуром посредством одной половины емкости диференциального конденсатора С, другая половина которого шунтирует контур.
При вращении ручки указанного конденсатора контур оказывается шунтиро-
1 ванным большей или меньшей емкостью при одновременном соответственном уменьшении или увеличении емкости связывающей его с цепью анода предыдущей лампы. Благодаря этому изменяется амплитуда колебательного напряжения на контуре. Таким образом вращением ручки диференциального конденсатора можно регулировать усиление.
Предмет изобретения.
Усилитель с экранированными лампами, отличающийся тем, что дифереициальные конденсаторы С и С я, служащие для связи каскадов усилителя, присоединены подвижными обкладками к цепи анода лампы одного из каскадов, одной из систем неподвижных обкладок — к сетке лампы следующего каскада, а другой системой неподвижных обкладок — к цейи накала.
Б авторсюяу свидетельству Б. С. Демнова № 33588
\ !
Экстрт А. П! Се.арзнев
Редактор Н. Н; Григорьев
Лснпро!ипечатьсоюв, Тип. „меч, Tpy» . Зак. 2197-10 О
