Реферат



cеco оенвл паtен но 1,. н„.,ес

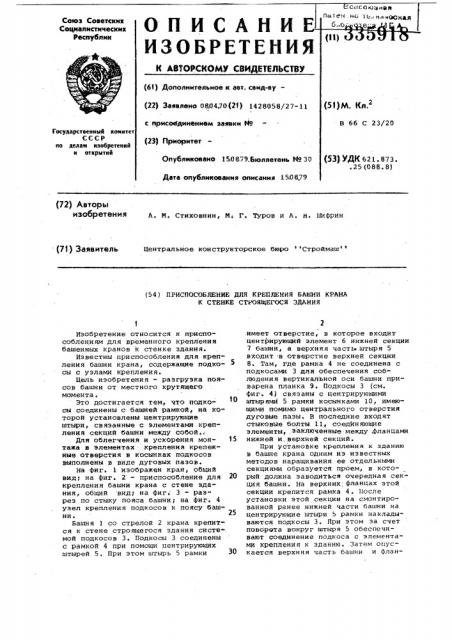

ОПИСАпИ

ИЗОБРЕТЕпИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 0804.70 (21) 1428058/27-1 с присоединением заявки N9

Государствеииый комитет

СССР ио делам изобретений и открытий (23) Приоритет

Опубликовано 15.0879.Бюллетень Мо

Дата опубликования описания 15087 (72) Авторы изобретения

А. И. Стиховнин, Я; Г. Туров и А. Н. Шифрин (71) Заявитель

Центральное конструкторское бюро Строймаш (54) ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ БАШНИ КРАНА

К СТЕНКЕ СТРОЯЩЕГОСЯ ЗДАНИЯ

Изобретение относится к приспособлениям для временного крепления башенных кранов к стенке здания.

Известны приспособления для креп" ления башни крана, содержащие подкосы с узлами крепления.

Цель изобретения — разгрузка поясов башни от местного крутящего момента.

Это достигается тем, что подкосы соединены с башней рамкой, на которой установлены центрирующие штыри, связанные с элементами крепления секций башни между собой., Для облегчения и ускорения мон- 15 тажа в элементах крепления крепекиые отверстия в косынках подкосов выполнены в виде дуговых пазов.

На фиг. 1 изображен краи, общий вид; на фиг. 2 — приспособление для 20 крепления башни крана с стене здания, общий вид; на фиг; 3 - разрез по стыку пояса башни; на фиг. 4 узел крепления подкосов к поясу баш25

Башня 1 со стрелой 2 крана крепится к стене строящегося здания систе-. мой подкосов 3. Подкосы 3 соединены с рамкой 4 при помощи центрирующих штырей 5. При этом штырь 5 рамки ЗО.имеет отверстие, в которое входит центрирующий элемент .6 нижней секции

7 башни, а верхняя часть штыря 5 входит в отверстие верхней секции

8. Там, где рамка 4 не соединена с подкосами 3 для обеспечения соблюдения вертикальной оси башни приварена планка 9. Подкосы 3 (см. фиг. 4) связаны с центрирующими штырями 5 рамки косынками 10, имеющими помимо центрального отверстия дуговые пазы. В последние входят стыковые болты 11 соединяющие элементы,,заключенные между .фланцами нижней и. верхней секций.

При установке крепления к зданию в башне крана одним из известных методов наращивания ее отдельными секциями образуется проем, в который должна заводиться очередная секция башни. На верхних; фланцах этой секции крепится рамка 4. После установки этой секции на смонтированной ранее нижней части башни на центрирующие штыри Ь рамки накладываются подкосы 3. При этом за счет поворота вокруг штыря 5 обеспечивают соединение подкоса с элементами крепления к зданию. Затем опускается верхняя часть башни и флан3359 1S

Сормула изобретения

1. Приспособление для крепления башни крана к стенке строящегося здания, содержащее подкосы с узла10 цы вместе с элементами,. находящимися между ними, соедийяются стыковыми болтами. В связи с тем, что ось подкоса проходит через ось пояса башни за счет наличия центрирующего штыря;- то возникающие в подносах усилия не вызывают. крутящего момен-. 5 та, воздействующего на пояс башни. ми крепления, о т л и.ч а ю щ е ес я тем, mo, с целью разгрузки поясов башни от местного крутящего момента, подкосы соединены с башней рамкой, на которой установлены центрирующие штыри, связанные с элементами крепления секций- башни между собой.

2. Приспособление по л. 1, о тл и ч а ю ш е е с я тем, что крепежные отверстия в косынках подкосов выполнены в виде дугообразных пазов.

335918

Со ста вит ель В . Га врило в

Ре акто T. Коло ева Тех е З.Фанта Ко екто E. лу

Заказ 4820/60 Тираж 992 Подписное

ЦНИИПИ Государственного комитета tCCP по делам изобретений и открытий

113035 Москва Ж-35 Ра шская наб.

Фидиал ППП Патент, г. У кгород, ул. Проектная, 4
