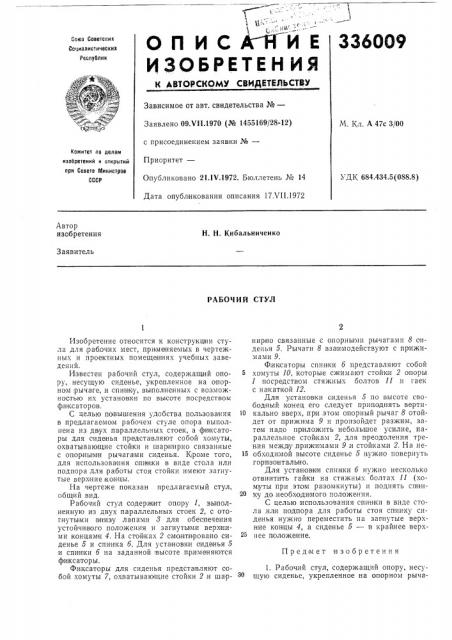

ОЛИСАРГИЕ

ИЗОБРЕТЕН ИЯ

336ОО9

Сотоз Советских

Социалистических

Расптблик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 09.Ч11.1970 (№ 1455169/28-12) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.1У.1972. Бюллетень № 14

Дата опубликования описания 17Х11.1972

М. Кл. А 47с 3/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 684.434.5(088.8) Автор изобретения

Н. Н. Кибальниченко

Заявитель

РАБОЧ И и СТУЛ

Изобретение относится к конструкции стула для рабочих мест, применяемых в чертежных и прое|ктных помещен иях учебных заведений.

Известен рабочий стул, содержащий опору, несущую сиденье, укрепленное на опорном;рычаге, .и спинку, выполненных с возможностью их установки по высоте посредством фиксаторов.

С целью повышения удобства пользования в предлагаемом рабочем стуле опора выполнена из дв|ух параллельных стоек, а ф и ксаторы для сиденья представляют собой хомуты, охватывающие стойки и шар н ирно связанные с опорными рычагами сиденья. К роме того, для использования опи нки в виде стола или подпора для работы стоя стойки имеют загнутые верхние концы.

На чертеже показан предлагаемый стул, общений вид.

Рабочий стул содержот опору 1, выполненную из двух параллельных стоек 2, с отогнутыми внизу лапами 8 для обеспечения устойчивого положения и загнутыми верх ними концами 4. На стой ках 2 омон т ировано сиденье 5 и спинка 6. Для установки оиденья 5 и спи нки 6 на заданной высоте применяются фи кса:торы.

Фиксаторы для сиденья представляют собой хомуты 7, охватывающие стойки 2 и шар1

Я, HHpiHo связанные с опорными рычагами 8 сиденья 5. Рычаги 8 вза|имодействуют с пр ижимами 9.

Фиксаторы спинки 6 представляют собой б хомуты 10, которые сжимают стойки 2 опоры

1 посредством стяжных болтов 11 и гаек с накаткой 12.

Для установки сиденья 5 по высоте свободный конец его следует приподнять вврти10 кально вверх, прои этом опорный рычаг 8 отойдет от прижима 9 и произойдет разжим, затвм надо пртиложить небольшое усилие, параллельное стойкам 2, для преодоления трения между прижимами 9,и стойками 2. На не15 обходимой высоте сиденье 5 нужно повернуть гор!изо нтально.

Для установками спинки 6 нужно несколько отвинтить гайдуки íà стяжных болтах 11 (хомуты при этом разомкнуты) и поднять спин2О ку до,необходиомого положения.

С целью использования спинки в виде стола .или подпора для работы стоя спинку сиденья нужно переместить на загнутые Верхние концы 4, а сиденье 5 — в крайнее верхнее положение.

Предмет изобретения

1. Рабочий стул, содержащий опору, несущую сиденье, укрепленное на опорном рыча336009

A-A

В-Ь подернуто

В-В поберн гпе

8 9 7

Составитель Романова

Техред Л. Богданова

Редактор В. Блохина

Корректор А .Васильева

Заказ 228/1058 Изд. № 576 Тираж 448 Подписное

ПНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., a. 4/5

Тип. Харьк фил. пред. «Патент» ге, и спинку, выполненных с возможностью их установки по высоте посредством фиксаторов, отличающийся том, что, с целью повышения удобства пользован ия, опора выполнена из двух параллельных стоек, а фиксаторы для си|денья представляют собой хомуты, охватывающие стойки и шар ни рно связанные с опорными рычагами сиденья.

2. Ра(бочий стул по п. 1, отличающийся тем, что, с целью использования спинки в виде стола или подпора для работы стоя, стойки имеют загнутые верхние концы.
