Реферат

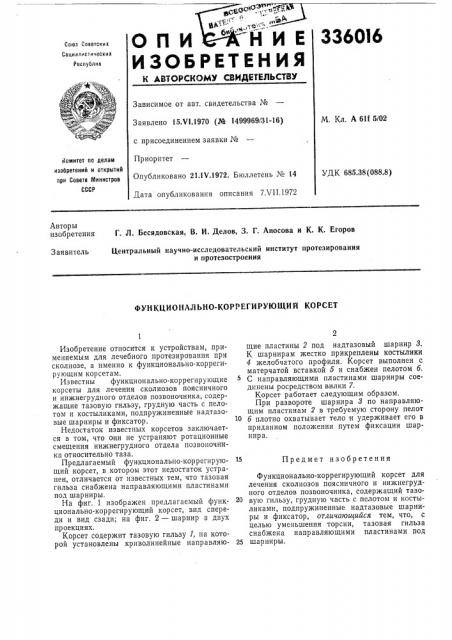

ОП ЙИЕ

ИЗОБРЕТЕНИЯ

336016

Союз Советских

Социалистических

Республик

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М

Заявлено 15.Ч1.1970 (Ф 1499969/31-16) с присоединением заявки М

Приоритет

Опубликовано 21.1Ч.1972. Бюллетень № 14

Дата опубликования описания 7Х11.1972

М. Кл. А 6115/02

Комитет по делом изобретений и открытий при Совете Министров

СССР

УДК 685.38(088.8) Авторы изобретения

Г. Л. Бесядовская, В. И. Делов, 3. Г. Аносова и К. К. Егоров

Центральный научно-исследовательский институт протезирования и протезостроения

Заявитель

ФУНКЦИОНАЛЬНО-КОРРЕГИРУЮЩИЙ КОРСЕТ

Изобретение относится к устройствам, применяемым для лечебного протезирования при сколиозе, а именно к функционально-коррегирующим корсетам, Известны функционально-коррегирующие корсеты для лечения сколиозов поясничного и нижнегрудного отделов позвоночника, содержащие тазовую гильзу, грудную часть с пелотом и костыликами, подпружиненные надтазовые шарниры и фиксатор.

Недостаток известных корсетов заключается в том, что они не устраняют ротационные смещения нижнегрудного отдела позвоночника относительно таза.

Предлагаемый функционально-коррегирующий корсет, в котором этот недостаток устранен, отличается от известных тем, что тазовая гильза снабжена направляющими пластинами под шарниры, На фиг. 1 изображен предлагаемый функционально-коррегирующий корсет, вид спереди и вид сзади; на фиг. 2 — шарнир в двух проекциях.

Корсет содержит тазовую гильзу 1, на которой установлены криволинейные направляющие пластины 2 под надтазовый шарнир 3.

К шарнирам жестко прикреплены костылики

4 желобчатого профиля. Корсет выполнен с матерчатой вставкой 5 и снабжен пелотом б.

С направляющими пластинами шарниры соединены росредством вилки 7.

Корсет работает следующим образом.

При развороте шарнира 8 по направляющим пластинам 2 в требуемую сторону пелот

10 6 плотно охватывает тело и удерживает его в приданном положении путем фиксации шарнира, 15 Предмет изобретения

Функционально-коррегирующий корсет для лечения сколиозов поясничного и нижнегрудного отделов позвоночника, содержащий тазо20 вукт гильзу, грудную часть с пелотом и костыликами, подпружиненные надтазовые шарниры и фиксатор, отличающийся тем, что, с целью уменьшения торсии, тазовая гильза снабжена направляющими пластинами под

25 шарниры.

336016

Фиг. 1
