Бесшумная подающая труба

Бесшумная подающая труба

Иллюстрации

Показать все

Реферат

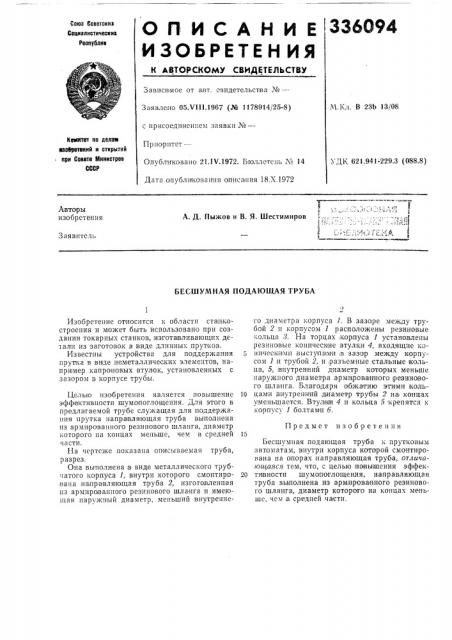

ОПИСАНИЕ

ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистические

Реооублик

Зависимое от авт. свидетельства №вЂ”

Заявлено 05.Ч111.1967 (¹ 1178914/25-8) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.1V 1972. Бюллетень М 14

Дата опубликова1гия описания 18.Х.1972

М.Кл. В 23b 13/08 комитат по делаю еваарвтвннй и открытий

IIp11 Совете Министров

СССР

УДК 621,941-229.3 (088.8) (А. Д. Пыжов и В. Я. Шестимиров, ; 1;

Авторы изобретения

Заявитель

БЕСШУМНАЯ ПОДАЮЩАЯ ТРУБА

Изобретение относится к области станкостроения и может быть использовано при создании токарных станков, изготавливающих дечали из заготовок в виде длинных прутков.

Известны устройства для поддержания прутка в ви де неметаллических элементов, напри мер капроновых втулок, установленных с зазором в корпусе трубы.

Цел ью изобретения является повышение эффективности шумопоглощения. Для этого в предлагаемой трубе служащая для .поддержания прутка направляющая труба выполнена из армированного резинового шланга, диаметр которого на концах меньше, чем в средней части.

На «LpTc?I

Она выполнена;в виде металлического трубчатого корпуса 1, внутри которого смонтиро,вана направляющая труба 2, изготовленная из армированного резинового шланга и имеющая наружный диаметр, меньший внутреннего диаметра корпуса 1. В зазоре между трубой 2 и корпусом 1 расположены резиновые кольца 8. На торцах .корпуса 1 установлены резиновые конические втулки 4, входящие конпчеекисми выступа.ми в зазор между корпусом 1 и трубой 2, и,разьемные стальные кольца, 5, внутренний диаметр которых меньше наружного диаметра армированного резинового шланга. Благодаря обжатию этими кольlo цами внутренний диаметр трубы 2 на концах уменьшается. Втулсои 4 и кольца 5:крепятся к корпусу 1 болтами 6.

Предмет изобретения

Бесшумная подающая труба к прутковым автоматам, внутри корпуса которой смотттирована на опорах направляющая труба, отликаюи аяся тем, что, с целью повышения эффек20 тивности шумопоглощения, направляющая труба выполнена из армированного резинового шланга, диаметр которого на концах меньше, чем в средней части.
