Реферат



336I 87

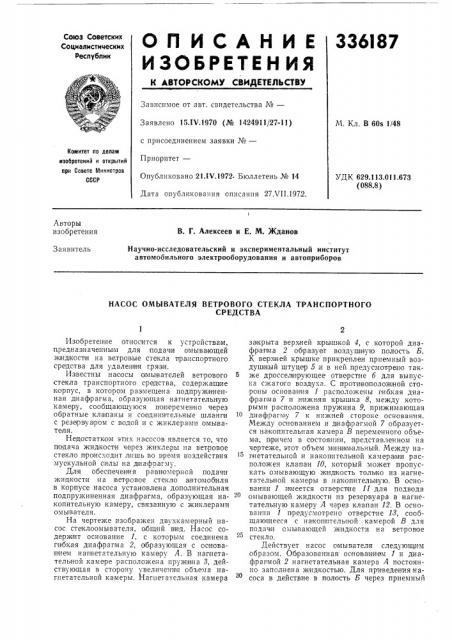

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 15ЛЧ.1970 (№ 1424911/27-11) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21 1V.1972. Бюллетень № 14

Дата опубликования описания 27.Ч11.1972.

М. Кл. В 60s 1/48

Комитет оо делам изобретений и отнрытий при Совете Министров

СССР

УДК 629.113,011.673 (088.8) Авторы изобретения

В. Г. Алексеев и Е. М. Жданов

Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов

Заявитель

НАСОС ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА ТРАНСПОРТНОГО

СРЕДСТВА

Изобретение относится к устройствам, предназначенным для подачи омывающей ж идкостн на ветровые стекла транспортного средства для удалени я грязен.

Известны насосы омывателей ветрового стекла транспортного средства, содержащне корпус, в котором размещена подпружиненная днафрапма, образующая нагнетательную камеру, сообщающуюся по переменно через обратные клапаны и соединительные шланги с резервуаром с водой и с жнклерами омывател,я.

Не достатком этих насосов является то, что подача жндкостH через жиклеры на ветровое стекло п роисходнт лишь во время воздействия мускульной силы н а д и а фр аг му.

Для обеспече н ия равномерной подачи жидкости на ветровое стекло автомобиля в корпусе насоса установлена дополнительная подпружиненная диафрагма, образующая накопительную камеру, связанную с жиклерами омывателя.

На чертеже изображен двухкамерный насос стеклоомывателя, общий вид. Насос соде ржнт основан не 1, с которым соединена гибкая диафрагма 2, образующая с основанием наинетательную камеру А. B нагнетательной каме|ре расположена пружорна 3, действующая в cToipoчу увеличения объема нагнетательной камеры. Нагнетательная камера за|крыта верхней крышкой 4, с которой диафрапма 2 образует воздушную полость Б.

К вeipxinей крышке прикреплен приемный воздуш ный штуцер 5,и в ней предусмотрено так5 же дросселн рующее отверстие б для выпуска сжатого воздуха. С проти вополож ной стороны основания 1 расположены грибная диафрагма 7 и нижняя крышка 8, между которыми расположена пружина 9, прижимающая

1О диафрагму 7 к нижней стороне основания.

Между основанием и диафрагмой 7 образуется накопительная камера В переменного объема, и раичем в состоянии, п редставленном на чертеже, этот объем м1ин и мальный. Между напнетательной и накопительной камерами расположеч клапан 10, который может пропускать омывающую жидкость только нз нагнетатель ной камеры в .накопительную. В основании 1 .и меется отверстие 11 для подвода омывающей жидкости из резервуара в нагнетателыную камеру А через клапан 12. В основании 1 предусмотрено отверстие 13, сооощаюшееся с накоп птельной камерой В для подачи омывающей жидкости на ветровое стекло.

Действует насос омывателя следующим образом. Образованная основанием 1 и диафрагмой 2,нагнетательная камера А постоянно заполнена жидкостью. Для приведения насоса в действие в полость Б через приемный

336187

Предмет изобретения

Составитель Л. Цобан

Редактор К. Шанаурова Техред Т. Ускова Корректор О. Тюрина

Заказ 222/1061 Изд. № 588 Тираж 448 Подписно

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип, Харьк. фил. пред. «Патент» воздушный штуцер 5 подается сжатый возд ух из пневм осистемы тра нспортнсго средства, на котором установлен стеклоомыватель.

Сжатый воздух воздействует на диафрагму

2, которая через клапан 10 нагнетает жид- 5 кость в наколительную камеру В, образованную д иафрагмой 7 и основа и нем 1. Одновременно .начинается подача жидкости на стекло через соединен ное с,камер ой В отверстие

13, каи в насосах. прямого действия. П ри этом происходит сжатие пружин 9 и 3 д иафрагмами. П осле того, как ж и дкость перешла из казимеры А в камеру В, ноид кость подается на стекло под действ|нем пруж|ины 9. После п рекращен ия подач и сжатого воздуха в полость

5 остатии его выходят через дроссели рующее отверстие б в атмосферу. П ри этом под действием пружины 3 диафрагма 2 через отверстие 11 и клапан 12 набирает новую порцию жидкости в камеру А,и насос снова готов 20 к дейспвию. Если убрать верхнюю крышку 4, то насос можно п р иво д ить в действие нажатием ногой или рукой непосредственно на диафрагму 2, а также при помощи рычажного или педального устройства.

Насос омывателя ветрового стекла транспортного средства, содержащий ко раус, в котором размещена под пружиненная д иафратма, образующая нагнетательную ка меру, сообщающуюся попеременно через обратные клапаны и соед ин ительные IIIJIBHI с резервуаром с |водой и с жиклерами омыватейя, отличающийся тем, что, с целью обеспечения более равномерной подачи ж и дкости на ветровое стекло, в корпусе наооса установлена дополнительная подпружиненная диафрагма, образующая накопительную камеру, связанную с ж иклерами омывателя.
