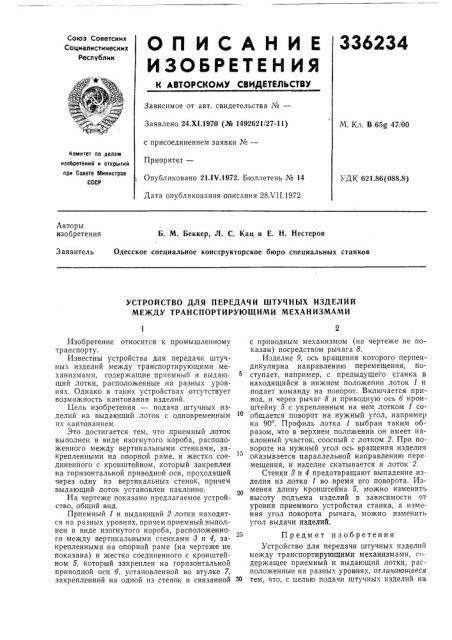

О Il И С А Н И Е 336234

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

®$

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.XI.1970 (№ 1492621/27-11) с присоединением заявки ¹вЂ”

Приоритет—

Опубликовано 211Ч.1972. Бюллетень № 14

Дата опубликования описания 28ХП,1972

М. Кл. В 65g 47i00 йомитет ло делам изобретений и открытий при Совете Министров

СССР

УДК 621.86(088.8) Авторы изобретения

Б. М. Беккер, Л. С, Кац и Е. Н. Нестеров

Одесское специальное конструкторское бюро специальных станков

Заявитель

УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ШТУЧНЫХ ИЗДЕЛИЙ

МЕЖДУ ТРАНСПОРТИРУЮЩИМИ МЕХАНИЗМАМИ

Изобретение относится к промышленному транспорту.

Известны устройства для передачи штучных изделий между транспортирующими механизмами, содержащие приемный и выдающий лотки, расположенные на разных уровнях. Однако в таких устройствах отсутствует возможность кантования изделий.

Цель изобретения — подача штучных изделий на выдающий лоток с одновременным их кантованием.

Это достигается тем, что приемный лоток выполнен в виде изогнутого короба, расположенного между вертикальными стенками, закрепленными на опорной раме, и жестко соединенного с кронштейном, который закреплен на горизонтальной приводной оси, проходящей через одну из вертикальных стенок, причем выдающий лоток установлен наклонно.

На чертеже показано предлагаемое устройство, общий вид.

Приемный 1 и выдающий 2 лотки находятся на разных уровнях, причем приемный вылолнен в виде изогнутого короба, расположенного между вертикальными стенками 8 и 4, закрепленными на опорной раме (на чертеже не показана) и жестко соединенного с кронштейном 5, который закреплен на горизонтальной приводной оси б, установленной во втулке 7, закрепленной на одной из стенок и связанной с приводным механизмом (на чертеже не показан) посредством рычага 8.

Изделие 9, ось вращения которого перпендикулярна направлению перемещения, поступает, например, с предыдущего станка в находящийся в нижнем положении лоток 1 и подает команду на поворот. Включается привод, и через рычаг 8 и приводную ось б кронштейну 5 с укрепленным на нем лотком 1 сообщается поворот на нужный угол, например на 90 . Профиль лотка I выбран таким образом, что в верхнем положении он имеет наклонный участок, соосный с лотком 2. При повороте на нужный угол ось вращения изделия оказывается параллельной направлению перемещения, и изделие скатывается в лоток 2.

Стенки 8 и 4 предотвращают выпадение изделия из лотка 1 во время его поворота. Изменяя длину кронштейна 5, можно изменить высоту подъема изделий в зависимости от уровня приемного устройства станка, а изменяя угол поворота рычага, можно изменить угол выдачи изделий.

25 Предмет изобретения

Устройство для передачи штучных изделий между транспортирующими механизмами, с держащее приемный и выдающий лотки, расположенные на разных уровнях, отличающееся

ЗО тем, что, с целью подачи штучных изделий на

336234

8ид б

Составитель Л. Макарочкина

Техред Е. Борисова Корректор А. Васильева

Редактор Н. Воликова

Заказ 226/f059 Изд. № 578 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред, «Патент» выдающий лоток с одновременным их кантованием, приемный лоток выполнен в виде изогнутого короба, расположенного между вертикальными стенками, закрепленными на опорной раме, и жестко соединенного с кронштейном, смонтированным на горизонтальной приводной оси, проходящей через одну из вертикальных стенок, а выдающий лоток установлен наклонно.
