Реферат

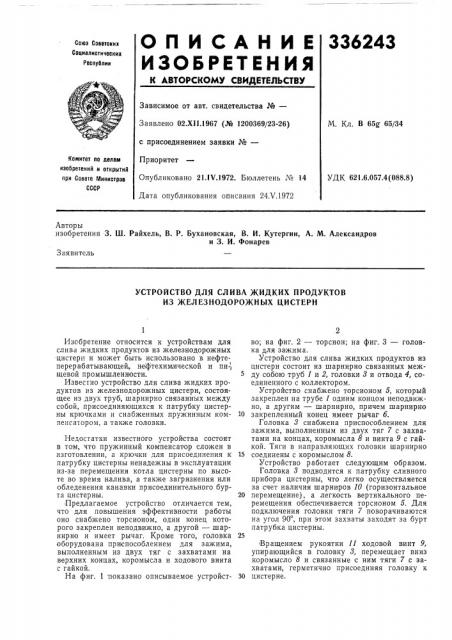

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

336243

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.Х11.1967 (¹ 1200369/23-26) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.1V.1972. Бюллетень № 14

Дата опубликования описания 24Х.1972

М. Кл. В 65Q 65/34 ттомитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 621.6.057.4(088.8) Авторы изобретения 3. Ш. Райхель, В. P. Бухановская, В. И. Кутергии, А. М. Александров и 3. И. Фонарев

Заявитель

УСТРОЙСТВО ДЛЯ СЛИВА ЖИДКИХ ПРОДУКТОВ

ИЗ ЖЕЛЕЗНОДОРОЖНЫХ ЦИСТЕРН

Изобретение относится к устройствам для слива жидких продуктов из железнодорожных цистерн и может быть использовано в нефтеперерабатывающей, нефтехимической и пи- щевой промышленности.

Известно устройство для слива жидких продуктов нз железнодорожных цистерн, состоящее из двух труб, шарнирно связанных между собой, присоединяющихся к патрубку цистерны крючками и снабженных пружинным компенсатором, а также головки.

Недостатки известного устройства состоят в том, что пружинный компенсатор сложен в изготовлении, а крючки для присоединения к патрубку цистерны ненадежны в эксплуатации из-за перемещения котла цистерны по высоте во время налива, а также загрязнения или обледенения канавки присоединительного бурта цистерны.

Предлагаемое устройство отличается тем, что для повышения эффективности работы оно снабжено торсионом, один конец которого закреплен неподвижно, а другой —,шарнирно и имеет рычаг. Кроме того, головка оборудована приспособлением для зажима, выполненным из двух тяг с захватами на верхних концах, коромысла и ходового винта с гайкой.

На фиг. 1 показано описываемое устройство; на фиг. 2 — торсион; на фиг. 3 — головка для зажима.

Устройство для слива жидких продуктов из цистерн состоит из шарнирно связанных между собою труб 1 и 2, головки 8 и отвода 4, соединенного с коллектором.

Устройство снабжено торсионом 5, который закреплен на трубе 1 одним концом неподвижно, а другим — шарнирно, причем шарнирно

10 закрепленный конец имеет рычаг 6.

Головка 8 снабжена приспособлением для зажима, выполненным из двух тяг 7 с захва.тами на концах, коромысла 8 и винта 9 с гайкой. Тяги в направляющих головки шарнирно

15 соединены с коромыслом 8.

Устройство р а ботает следующим обр азом.

Головка 3 подводится к патрубку сливного прибора цистерны, что легко осуществляется за счет наличия шарниров 10 (горизонтальное

20 перемещение), а легкость вертикального перемещения обеспечивается торсионом 5. Для подключения головки тяги 7 поворачиваются на угол 90, при этом захваты заходят за бурт патрубка цистерны.

Вращением рукоятки 11 ходовой винт 9, упирающийся в головку 8, перемещает вниз коромысло 8 и связанные с ним тяги 7 с захватами, герметично присоединяя головку к

30 цистерне.

Предмет изобретения!. Устройство для слива жидких продуктов из железнодорожных цистерн, состоящее из двух труб,,шарнирно связанных между собой, и головки, отличающееся тем, что, с целью повышения эффективности работы, оно снабжено торсионом, один конец которого закреплен неподвижно, а другой — шарнирно и имеет рычаг.

2. Устройство по и. l, отличающееся тем, что головка снабжена приспособлением для

5 зажима, выполненным из двух тяг с захватами на верхних концах, коромысла и ходового винта с гайкой.
