Легкобетонная смесь для изготовления строительных конструкций

Легкобетонная смесь для изготовления строительных конструкций

Иллюстрации

Показать все

Реферат

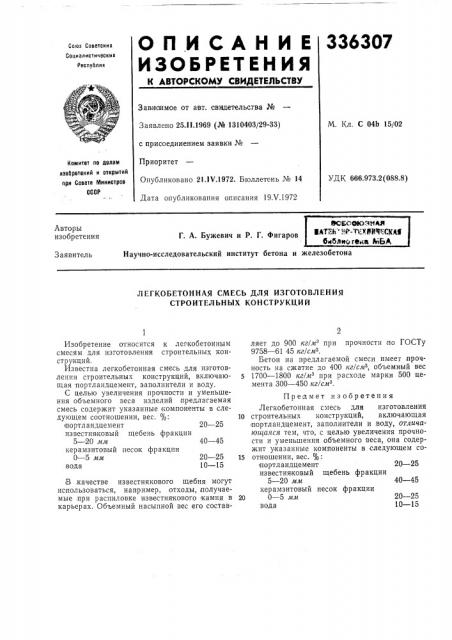

336307

О 0 И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 25.11.1969 (№ 1310403/29-33) с присоединением заявки №

Приоритет

Опубликовано 21,1V.1972. Бюллетень № 14

Дата опубликования описания 19.V.1972

М. Кл. С 04b 15/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.973.2(088.8) Авторы изобретения

Г. А. Бужевич и P. Г. Фигаров

Научно-исследовательский институт бетона и железобетона

Заявитель

ЛЕГКОБЕТОННАЯ СМЕСЬ ДЛЯ ИЗГОТОВЛЕНИЯ

СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

20 — 25

10 — 15

Изобретение относится к легкобетонным смесям для изготовления строительных конструкций.

Известна легкобетонная смесь для изготовления строительных конструкций, включающая портландцемент, заполнители и воду.

С целью увеличения прочности и уменьшения объемного веса изделий предлагаемая смесь содержит указанные компоненты в следующем соотношении, вес. %: портландце мент 20 — 25 известняковый щебень фракции

5 — 20 мм 40 — 45 керамзитовый песок фракции

0 — 5 мм вода

iB качестве известнякового щебня могут использоваться, например, отходы, получаемые при распиловке известнякового камня в карьерах. Объемный насыпной вес его составляет до 900 кг/м при прочности по ГОСТУ

9758 — 61 45 кг/см .

Бетон на предлагаемой смеси имеет прочность на сжатие до 400 кг/см, объемный вес

5 1700 — 1800 кг/м при расходе марки 500 цемента 300 — 450 кг/см .

Предмет изобретения

Легкобетонная смесь для изготовления

10 строительных конструкций, включающая портландцемент, заполнители и .воду, отличаюи аяся тем, что, с целью увеличения прочности и уменьшения объемного веса, она содержит указанные компоненты в следующем со15 отношении, вес. %: портландцемент 20 — 25 известняковый щебень фракции

5 — 20 мм 40 — 45 керамзитовый песок фракции

0 — 5 мм 20 — 25 вода 10 — 15
