Реферат



8Ст= +",: чл.т )ДЬ

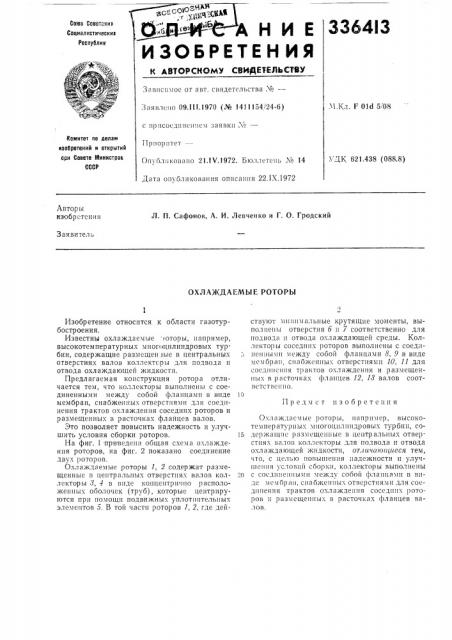

Союз Советскиз

Социалистическиз

Республик

С 1зи -С А н и в

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹"

Заявлс1ю 09.|||.1970 (№ 1411154 24-б) . 1.Кл. F 01d 5i08 с присоединением заявки ¹â€”

Комитет по делам изобретениЯ и открытиЯ ори Совете Министров

СССР

Приоритет—

Опубликовано 21.1V.1972. Бюллетень u¹ 14

УДК 621.438 (088.8) Дата опубликования описания 22.IX.1972

Авторы иэобр стс и и т1

Л. П. Сафонов, A. И, Левченко и Г. О. Гродский

Заявитель

ОХЛАЖДАЕМЪ|Е РОТОРЪ|

2 ствуют минимальные крутящие моменты, выполнены отверстия б и 7 соответственно для подвода и отвода охлаждающей среды. Коллекторы соседних роторов выполнены с соедиIIcIIII»IVIII между собой фланцами 8, 9 в виде мсмбр3II, снабженных отверстиями 10, 11 для сосдинсlIIIII трактов охлаждения и размещенных в расточках фланцев 12, 18 валов соответственно.

Охлаи дасмые роторы, например, высокотемпературных многоцплпндровых турбин, со15 держащие размещенные в центральных отверстиях валов коллекторы для подвода и отвода охлаждающей жидкости, от.тча о цпеся тем, что, с целью повышения надежности и улучшения условий соорки, коллекторы выполнены зо с сосдншепиыми между собой фланцами в ви I P I I с м б р 3 и, с и а б ж е . I I 111>I х о т В е р с т 1 я м и дл я c o L динения трактов охлаждения соседних роторов и размещенных в расточках фланцев валовв.

Изобретение относится к области газотурбостроения.

Известны охлаждаемые оторы, например, высокотемпературных многоцилиндровых турбин, содержащие размещен зые в центральных отверстиях валов коллектсры для подвода п отвода охлаждающей жидкости.

Предлагаемая конструкция ротора отличается тем, что коллекторы выполнены с соединенными между собой фланцами в виде мембран, снабженных отверстиями для соединения трактов охлаждения соседних роторов и размещенных в расточках флайцев валов.

Это позволяет повысить надежность и улучшить условия сборки роторов.

На фиг. 1 приведена общая схема охлаждения роторов, на фиг. 2 показано соединение двух роторов.

Охлаждаемые роторы 1, 2 содержат размещенные в центральных отверстиях валов Kolлекторы 8, 4 в виде копцентрнчпо расположенных ооолочек (труб), которые центрируются прп помощи подвижных уплотнительнь1х элементов 5. В той части роторов 1, 2, где дейПр едм ст изобретения

336413

10 9 с,остави сс,".ь С. Зарпнкнй

Редактор И. Орлова

Текред Е. Борисова

Корректор Г, Запорожец ола тная тнпоорафня Костропского управления по печати

Закан 3336 Изд ¹ 549 яра rê одпнснас

1Н!"ИПИ Комптс,:а по делая нзобрстсннй н оякрытнй прп Совете Мннгтроз СССР

Л .оскза. iK-35, I=a шская нао., д. 4)5
