Реферат



336469

Ссюа Советскик

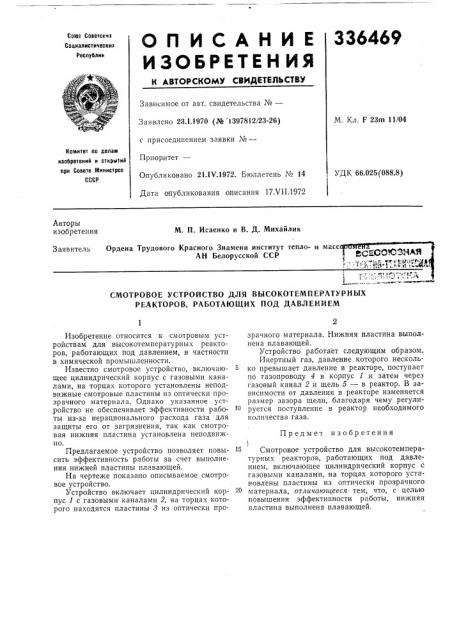

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Социалистическими

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 23.1.1970 (№ 1397812/23-26) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 21Л т/.1972. Бюллетень № 14

Дата опубликования описания 17 т/11.1972

М. Кл. F 23m 11/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.025 (088.8) Авторы изобретения

М. П. Исаенко и В. Д. Михайлик

Заявитель Ордена Трудового Красного Знамени институт тепло- и масс

АН Белорусской ССР

СМОТРОВОЕ УСТРОЙСТВО ДЛЯ ВЫСОКОТЕМПЕРАТУРНЪ|Х

РЕАКТОРОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ

Пр едм ет изобретения

Изобретение относится к смотровым устройствам для высокотемпературных реакторов, работающих под давлением, в частности в химической промышленности.

Известно смотровое устройство, включающее цилиндрический корпус с газовыми каналами, на торцах которого установлены неподвижные смотровые пластины из оптически прозрачного материала. Однако указанное устройство не обеспечивает эффективности работы из-за нерационального расхода газа для защиты его от загрязнения, так как смотровая нижняя пластина установлена неподвижно.

Предлагаемое устройство позволяет повысить эффективность работы за счет выполнения нижней пластины плавающей.

На чертеже показано описываемое смотровое устройство.

Устройство включает цилиндрический корпус 1 с газовыми каналами 2, на торцах которого находятся пластины 8 из оптически прозрачного материала. Нижняя пластина выполнена плавающей.

Устройство работает следующим образом.

Инертный газ, давление которого несколько превышает давление в реакторе, поступает по газопроводу 4 в корпус 1 и затем через газовый канал 2 и щель 5 — в реактор. В зависимости от давления в реакторе изменяется размер зазора щели, благодаря чему регулируется поступление в реактор необходимого количества газа.

Смотровое устройство для высокотемпературных реакторов, работающих под давлением, включающее цилиндрический корпус с газовыми каналами, на торцах которого установлены пластины из оптически прозрачного материала, отличающееся тем, что, с целью повышения эффективности работы, нижняя пластина выполнена плавающей.
