Реферат



336520

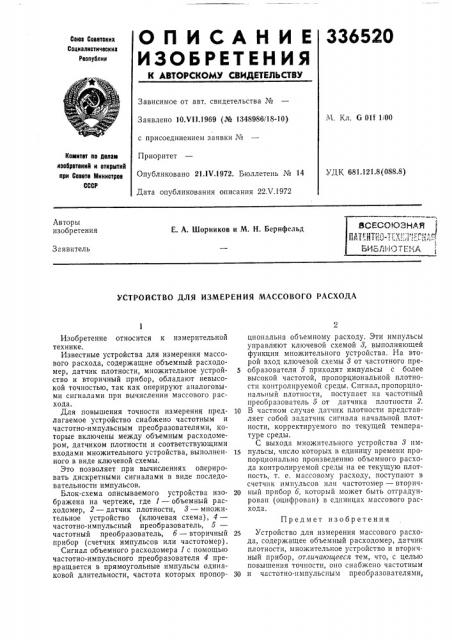

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. 0 Olf 1/00

Заявлено 10.VI I.1969 (№ 1348986/18-10) с присоединением заявки №

Приоритет

Опубликовано 21.1V.1972. Бюллетень № 14

Дата опубликования описания 22Х.1972

Комитет по делам иаобретеиий и открытий при Совете Мииистров

СССР

УДК 681 121.8(088,8) ВСЕСОЮЗНАЯ

Г (@gag;I.Я Е -(Д

Авторы изобретения

Е. А. Шорников и M. Н. Бернфельд

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ МАССОВОГО РАСХОДА

Предмет изобретения

Изобретение относится к измерительной технике, Известные устройства для измерения массового расхода, содержащие объемный расходомер, датчик плотности, множительное устройство и вторичный прибор, обладают невысокой точностью, так как оперируют аналоговыми сигналами при вычислении массового расхода.

Для повышения точности измерения предлагаемое устройство снабжено частотным и частотно-импульсным преобразователями, которые включены между объемным расходомером, датчиком плотности и соответствующими входами множительного устройства, выполненного в виде ключевой схемы.

Это позволяет при вычислениях оперировать дискретными сигналами в виде последовательности импульсов.

Блок-схема описываемого устройства изображена на чертеже, где 1 — объемный расходомер, 2 — датчик плотности, 3 — множительное устройство (ключевая схема), 4— частотно-импульсный преобразователь, 5— частотный преобразователь, б — вторичный прибор (счетчик импульсов или частотомер).

Сигнал объемного расходомера 1 с помощью частотно-импульсного преобразователя 4 превращается в прямоугольные импульсы одинаковой длительности, частота которых пропорциональна объемному расходу. Эти импульсы управляют ключевой схемой 8, выполняющей функции множительного устройства. На второй вход ключевой схемы 8 от частотного пре5 образователя 5 приходят импульсы с более высокой частотой, пропорциональной плотности контролируемой среды. Сигнал, пропорциональный плотности, поступает на частотный преобразователь 5 от датчика плотности 2, 10 В частном случае датчик плотности представляет собой задатчик сигнала начальной плотности, корректируемого по текущей температуре среды.

С выхода множительного устройства 8 импульсы, число которых в единицу времени пропорционально произведению объемного расхода контролируемой среды на ее текущую плотность, т. е. массовому расходу, поступают в счетчик импульсов или частотомер — вторич20 ный прибор б, который может быть отградуирован (оцифрован) в единицах массового расхода.

25 Устройство для измерения массового расхода, содержащее объемный расходомер, датчик плотности, множительное устройство и вторичный прибор, отличающееся тем, что, с целью повышения точности, оно снабжено частотным

30 и частотно-импульсным преобразователями, 336520

Составитель Н. Ьарнек

Техред Е. Борисова

Редактор С. Хейфиц

Корректор Т Китаева

Заказ 1421/15 Изд. № 644 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4,. 5

Типография, пр. Сапунова, 2 которые включены между объемным расходомером, датчиком плотности и соответствующими входами множительного устройства, выполненного в виде ключевой схемы.
