Чувствительный элемент датчика температуры

Чувствительный элемент датчика температуры

Иллюстрации

Показать все

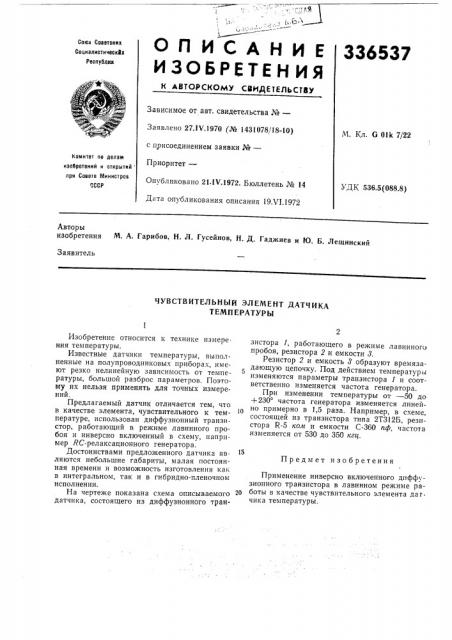

Реферат



. т=".ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

336537

Союз Советских

Социалистическ11х

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 27 1Ъ .1970 (Л 1431078/18-10) М. 1,л. С Olk 7/22 с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21 11 .1972. Бюллетень № 14

Дата опубликования описания 19Х1.1972 комитет по делам изобретений и открытий при Совете Министров

CCCP

УДК 536 5(088.8) Авторы изобретения М. А. Гарибов, H. Л. Гусейнов, H. Д. Гаджиев „ fo. Б. Л щин „„й

Заявитель

ЧУВСТВИТЕЛЬНЫЙ ЭЛЕМЕНТ ДАТЧИКА

ТЕМП ЕРАТУРЫ

Предмет изобретения

Изобретение относится к технике измере. ния температуры.

Известные датчики температуры, выполненные на полупроводниковых приборах, имеют резко нелинейную зависимость от температуры, большой разброс параметров. Поэтому их нельзя применять для точных измерений.

Предлагаемый датчик отличается тем, что в качестве элемента, чувствительного к температуре, использован диффузионный транзистор, работающий в режиме лавинного пробоя и инверсно включенный в схему, например RC-релаксационного генератора.

Достоинствами предложенного датчика являются небольшие габариты, малая постоянная времени и возможность изготовления как в интегральном, так и в гибридно-пленочном исполнении.

На чертеже показана схема описываемого датчика, состоящего из диффузионного транзистора 1, работающего в режиме лавинного пробоя, резистора 2 и емкости 8.

Резистор 2 и емкость 8 образуют времяза5 дающую цепочку. Под действием температуры изменяются параметры транзистора 1 и соответственно изменяется частота генератора.

При изменении температуры от — 50 до

+230 частота генератора изменяется линейно примерно в 1,5 раза. Например, в схеме, состоящей из транзистора типа 2Т312Б, резистора R-5 ком и емкости С-360 аф, частота изменяется от 530 до 350 кгт1.

Применение инверсно включенного диффузионного транзистора в лавинном режиме ра2о боты в качестве чувствительного элемента датчика температуры.

336537
