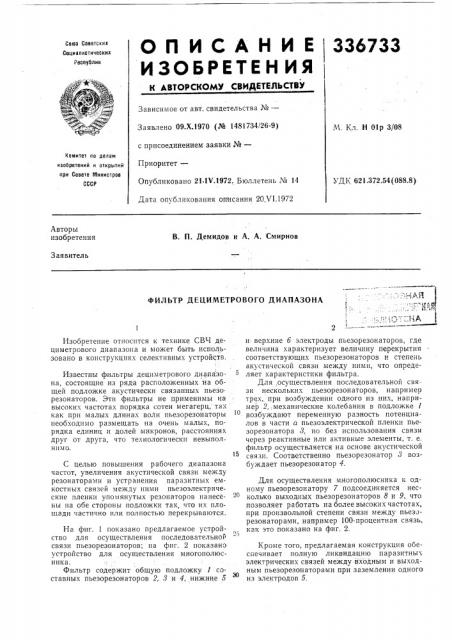

О П И С А Н И Е 336733

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 09.Х.1970 (№ 1481734/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21 1Ч.1972, Бюллетень № 14

Дата опубликования описания 20У1.1972

М. Кл. Н Olp 3/08

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД K 621.372.54 (088,8) Авторы изобретения

В. П. Демидов и А. А. Смирнов

Заявитель

ФИЛЬТР ДЕЦИМЕТРОВОГО ДИАПАЗОНА

Изобретение относится к технике СВЧ дециметрового диапазона и может быть использовано в конструкциях селективных устройств.

Известны фильтры дециметрового диапазона, состоящие из ряда расположенных на общей подложке акустически связанных пьезорезонаторов. Эти фильтры не применимы на высоких частотах порядка сотен мегагерц, тах как при малых длинах волн пьезорезонаторы необходимо размещать на очень малых, порядка единиц и долей микронов, расстояниях друг от друга, что технологически невыполнпота.!

С целью повышения рабочего диапазона частот, увеличения акустической связи между резонаторами и устранения паразитных емкостных связей между ними пьезоэлектрические пленки упомянутых резонаторов нанесены на обе стороны подложки так, что их площади частично или полностью перекрываются.

На фиг. 1 показано предлагаемое устройство для осуществления последовательной связи пьезорезонаторов; на фиг. 2 показано устройство для осуществления многополюсника.

Фильтр содержит общую подложку 1 составных пьезорезонаторов 2, 3 и 4, нижние 5 и верхние б электроды пьезорезонаторов, где величина характеризует величину перекрытия соответствующих пьезорезонаторов и степень акустической связи между ними, что определяет характеристики фильтра.

Для .осуществления последовательной связи нескольких пьезорезонаторов, например трех, при возбуждении одного из них, например 2, механические колебания в подложке / возбуждают переменную разность потенциалов в части а пьезоэлектрической пленки пьезорезонатора т, но без использования связы через реактивные или активные элементы, т. е. фильтр осуществляется на основе акустической связи. Соответственно пьезорезонатор т возбуждает пьезорезонатор 4.

Для осуществления многополюсника к одному пьезорезонатору 7 подсоединяется несколько выходных пьезорезонаторов 8 и 9, что позволяет работать на более высоких частотах, при произвольной степени связи между пьеззрезонаторами, например 100-процентная связь, как это показано на фиг. 2.

Кроме того, предлагаемая конструкция обеспечивает полную ликвидацию паразитных электрических связей между входным и выходным пьезорезонаторами при заземлении одного из электродов 5.

336733

Предмет изобретения

Фиг.1

Составитель Н. Степанов

Редактор Г. Бялобжеская Техред 3, Тараиеико Корректор Е. Михеева

Заказ 2)9/977 Изд. № 586 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент»

Фильтр дециметрового диапазона, состоящий из ряда расположенных на общей подложке акустически связанных пьезорезонаторов. отличающийся тем, что, с целью повышения рабочего диапазона частот, увеличения акустической связи между резонаторами и устранения паразитных емкостных связей между ними, пьезоэлектрические пленки упомянутых резонаторо в нанесены на обе стороны подложки так, что их площади частично или полностью перекрываются.
