Реферат



336785

Союз Советских

Социалистических

Республик

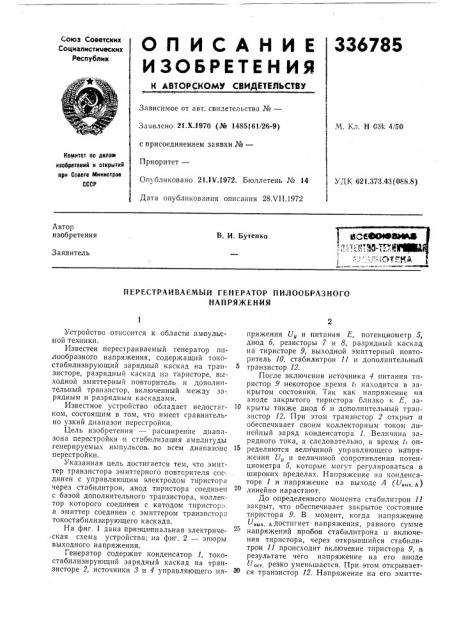

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М Кл Н 031 4/50

Заявлено 21.Х.1970 (№ 1485161/26-9) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 21.1V.1972. Бюллетень № 14

Дата опубликования описания 28.VII.1972

Комитет по делам изобретений и открытий при Совете Миииотров

СССР

УДК 621,373.43(088.8) Автор изобретения

В. И. Бутенко

Заявитель

ПЕРЕСТРАИВАЕМЫЙ ГЕНЕРАТОР ПИЛООБРАЗНОГО

НАПРЯЖЕНИЯ

Устройство относится к области импульсеой техники.

Известен перестраиваемый генератор пилообразного напряжения, содержащий токостабилизирующий зарядный каскад на транзисторе, разрядный каскад nQ тиристоре, выходной эмиттерный повторитель и дополнительный транзистор, включенный между зарядным и разрядным каскадами.

Известное устройство обладает недостатком, состоящим в том, что имеет сравнительно узкий диапазон перестройки.

Цель изобретения — расширение диапазона перестройки и стабилизацыя амплитуды генерируемых импульсов. во всем диапазоне перестройки.

Указанная цель достигается тем, что эмиттер транзистора эмиттерного повторителя соединен с управляющим электродом тиристора через стабилитрон, анод тиристора соединен с базой дополнительного транзистора, коллектор которого соединен с катодом тиристор:i а эмиттер соединен с эмиттером транзистора токостабилизирующего каскада.

На фиг. 1 дана принципиальная электрическая схема устройства; на фиг. 2 — эпюры выходного напряжения.

Генератор содержит конденсатор 1, токостабилизирующий зарядный каскад на транзисторе 2, источники 8 и 4 управляющего напряжения Уц и питания Е, потенциометр 5, диод б, резисторы 7 и 8, разрядный каскад на тиристоре 9, выходной эмиттерный повторитель 10, стабилитрон 11 и дополнительный транзистор 12.

После включения источника 4 питания тиристор 9 некоторое время 6 находится в закрытом состоянии. Так как напряжение на аноде закрытого тиристора близко к Е, за10 крыты также диод б и дополнительный транзистор 12. При этом транзистор 2 открыт и обеспечивает своим коллекторным током линейный заряд конденсатора 1. Величина зарядного тока, а следовательно, и время ti определяются величиной управляющего напряжения с/„ и величиной сопротивления потенциометра 5, которые могут регулироваться в широких пределах. Напряжение на конденсаторе 1 и напряжение на выходе А (У„,„A) линейно нарастают.

До определенного момента стабилитрон 11 закрыт, что обеспечивает закрытое состояние тиристора 9. В момент, когда напряжение

У,„ достигнет напряжения, равного сумме напряжений пробоя стабилитрона и включения тиристора, через открывшийся стабилитрон 11 происходит включение тиристора 9, в результате чего напряжение на его аноде

U„,. резко уменьшается. При этом открывается транзистор 12. Напряжение на его эмитте336785

Фаи. д

Составитель Е. Чуркин

Техред Т. Курилко

Корректоры Е. Исакова и О. Тюрина

Редактор Л. Мазуронок

Заказ 224/IOG4 Изд. № 582 Тира>к 448 Подппс ое

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент: > ре также уменьшается, что привод ит к закрыванию транзистора 2 и, следовательно, к прекращению зарядного тока конденсатора 1.

Начинается быстрый разряд конденсатора ( через открывшийся диод 6, низкоомный резистор 7 и открытый тиристор 9, поэтому U„„«> быстро уменьшается, что приводит к закрыванию стабилитрона 11. В течение времени. t2 ток, идущий через тиристор 9, и напряжение на выходе А уменьшаются и по окончании этого времени достигают значений, при которых происходит закрывание тиристора, в результате чего напряжение на его аноде резко повышается до величины Е. Это приводит к закрыванию диода б и дополнительного транзистора 12 и к открыванию транзистора 2, вследствие чего вновь начинается линейный заряд конденсатора 1. Далее процессы циклически повторяются.

Поскольку в схеме происходит выключение зарядного тока конденсатора 1 на время (з, когда тиоистор 9 открыт, регулировка заряднотг о:"то«ка "в широких пределах не оказывает

Мг влияния на процесс разряда конденсатора 1.

Вместо потенциометра 5 может быть включено сопротивление с электронной регулировкой.

s Предмет изобретения

Перестраиваемый генератор пилообразного напряжения, содержащий токостабилизирующий зарядный каскад на транзисторе, разряд10 ныи каскад на тиристоре, выходной эмиттерный повторитель и д опол нвтельный т ранзястор, включенный между за ря1дным и разрядным каскадами, отличающийся тем, что, целью расширения диапазона перестройки и

Is стабилизации амплитуды генерируемых импульсов во всем диапазоне перестройки, эмигтер транзистора эмиттерного повторителя соединен с управляющим электродом тиристора через стабилитрон, анод тиристора соединен с

20 базой дополнительного транзистора, коллектор которого соединен с катодом тиристора, а эмиттер соединен с эмиттером транзистора токостабилизирующего каскада.
