336890

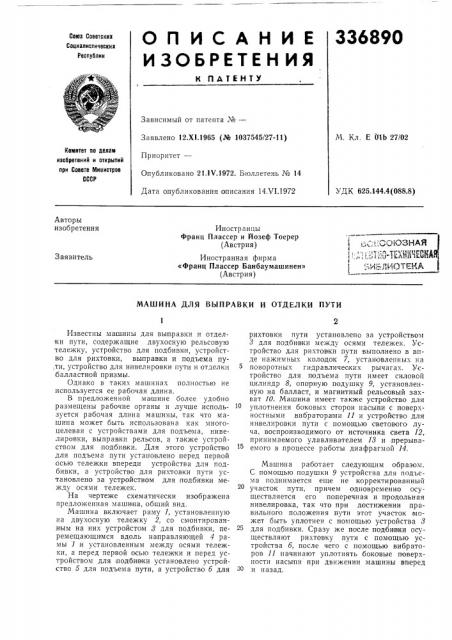

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНЕУ

Союз Советских

Социалистических

Республик

М. Кл. E 01Ь 27/02

Заявлено 12.Õ1.1965 (¹ 1037545/27-11)

Приоритет—

Опубликовано 21.! Ч.1972. Бюллетень № 14

Дата опубликования описания 14.Ч1.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 625.144.4(088.8) Авторы изобретения

Иностранцы

Франц Плассер и Йозеф Тоерер (Австрия) .„";!.:.СОЮЗНАЯ

:3-ИКН ЛЕВ

".= Я». ДиОТЕХА

Заявитель

Иностранная фирма

«Франц Плассер Банбаумашинен» (Австрия) МАШИНА ДЛЯ ВЫПРАВКИ И ОТДЕЛКИ ПУТИ

Зависимый от патента №вЂ”

Известны машины для вьвправки и отделки пути, содержащие двухосную рельсовую тележку, устройство для подбивки, устройство для рихтовки, выправки и подъема пу.ти, устройство для нивелировки пути и отделки .балластной призмы.

Однако в таких машинах полностью не используется ее рабочая длина.

В предложенной ма шине более удобно размещены рабочие органы и лучше используется рабочая длина машины, так что машина может быть использована как многоцелевая с устройствами для подъема, нивелировки, выправки рельсов, а также устройством для подбивки. Для этого устройство для подъема пути установлено перед первой осью тележки в переди устройства для подбивки, а устройство для рихтовки пути установлено за устройством для подбивки между осями тележек.

На чертеже схематически изображена предложенная маши на, общий вид.

Машина включает раму 1, установленную на двухосную тележку 2, со смонтированным на них устройстом 8 для подбивки, перемещающи мся вдоль направляющей 4 рамы 1 .и установленным между осями тележки, а перед первой осью тележки и перед устройством для подбивки установлено устройство 5 для подъема пути, а устройство б для рихтовки пути установлено за устройством

8 для подбивки между осями тележек. Устройство для рихтовки пути выполнено в виде пажиAIHblx колодок 7, установленных на поворотных гидравлических рычагах. Устройство для подъема пути имеет силовой цилиндр 8, опорную подушку 9, установленную на балласт, и магнитный рельсовый захват 10. Машина имеет также устройство для уплотнения боковых сторон насыпи с поверхностными вибратора ми 11 и устройство для нивелировки пути с помощью светового луча, воспроизводимого от источника света 12, принимаемого улавливателем 13 и прерываемого в процессе работы диафрагмой 14.

Машина работает следующим образом.

С помощью подушки 9 устройства для подъема поднимается еще не корректированный участок пути, причем одновременно осуществляется его поперечная и продольная нивелировка, так что при достижении правильного положения пути этот участок может быть уплотнен с помощью устройства 8 для подбивки. Сразу же после подбивии осуществляют рихтовку пути с помощью устройства б, после чего с помощью вибраторов 11 начинают уплотнять боковые поверхности насыпи при движении машины вперед и назад.

336890 4

Предмет изобретения

С оста в и тель В. Емельянова

Тскред Е. Борисоva

Корректор Т, Грсвпова

Редактор К, Шанаурова.как.. 3 2! 8, 979 Изд. J¹ 590 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-85, Раушская наб., д. 4/5

Тпп. Харьк. Чн.л. пред. «Патент».

Машина для выправки и отделки пути, содержащая двухосную тележку, устройство для подбивки, устройство для рихтовки, выправки, под.ьема пути, устройство для нивелировки пути и отделки балластной призмы, отличающаяся тем, что, с целью лучшего использования рабочей длины машины, устройство для подъема пути установлено перед первой осью тележки и впереди устройства для подбнвки, а устройство для рихтовки пути установлено за устройством для подбивки между осями тележки.
