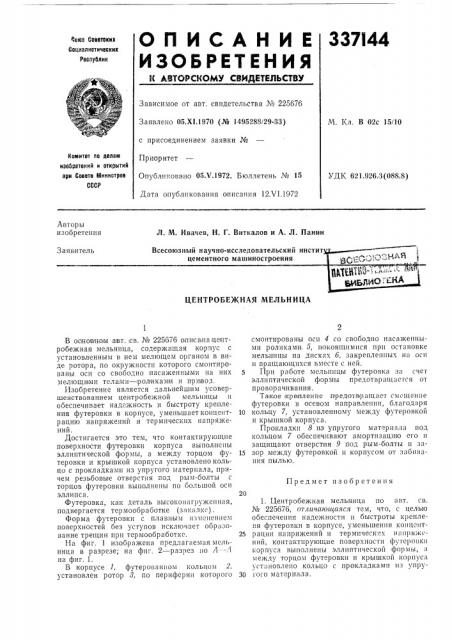

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сома Советекиа
Социалистическик
Республик
Зависимое от авт. свидетельствà ¹ 225676
Заявлено 05.Х1,1970 (№ 1495288i29-33) с присоединением заявки №
Приоритет
Опубликовано 05Х.1972. Бюллетень № 15
Дата опубликования описания 12Х1.1972
М. Ел. В 02с 15/10
Комитет по делам иаобретеиий и открытий при Сосете Минчстрое
СССР
УДК 621.926,3(088.8) Авторы изобретения
Л. М. Ивачев, Н, Г. Виткалов и А. Л. Панин
Заявитель
Всесоюзный научно-исследовательский иистит цементного машиностроения
ЦЕНТРОБЕЖНАЯ МЕЛЬНИЦА
В о с новном а в т. св. № 225676 опис а н а це нтробежная мельница, содержащая корпус с установленным в нем мелющем органом в виде ротора, по окружности которого смонтированы оси со свободно насаженными на них мелющипии телами — роликами и привод.
Изобретение является дальнейши м усовершенствованием центробежной мельницы и обеспечивает надежность и быстроту крепления футеровки в корпусе, уменьшаетконцептрацию напряжений и термических напряжений.
Достигается это тем, что контактирующие поверхности футеровки корпуса выполнены эллиптической формы, а между торцом футеровки и крышкой корпуса установлено кольцо с прокладками из упругого материала, причем резьбовые отверстия под рым-болты с торцов футеровки выполнены по большой оси эллипса.
Футеровка, как деталь высоконагруженная, подвергается термообработке (закалке).
Форма футеровки с ппавным изменением поверхностей без уступов исключает образование трещин при термообработке.
На фиг. 1 изображена предлагаемая мельница в разрезе; на фиг, 2 — разрез но Л--. 1 на фиг. 1.
В корпусе Г, футерованном кольцом 2, установлен ротор 8, по периферии которого смонтированы осп 4 со свободно насаженными роликами 5, покоящимися прп остановке мельницы на дисках 6, закрепленных на оси и вращающихся вместе с ней.
При работе мельницы футеровка за счет эллиптической формы предотвращается от проворачивания.
Такое .креппение предотвращает смещение футеровки в осевом направлении, благодаря
10 кольцу 7, установленному между футеровкой и крышкой корпуса.
Прокладки 8 из упругого материала под кольцом 7 обеспечивают амортизацию его и защищают отверстия 9 под рым-болты н за15 зор между футеровкой и корпусом от забивания пылью.
Предмет изобретения
1. Центробежная мельшща по авт. св.
¹ 225676, отличаю цаяся тем, что, с целью обеспечения надежности и быстроты крепленя футеровкп в корпусе, уменьшения концснт25 рации напряжений и термических напряжений, контактирующие поверхности футеровкн корпуса выполнены эллиптической формы, а между торцом футеровки и крышкой корпуса установлено кольцо с прокладками из упру30 1ого материала, 337144
9 и8.
Риг.2
Составитель Н. Бибина
Тсхред А. Камышникова
Редактор С. Ежкова
Зак.аз 2049/6 Изд. № 640 Тираж 448 Подписное
ЦИИИПИ Комитета по дезам,изсбрстсний и открытий при Советс Министров СССР
Москва, )К-35, Рауьпская наб., д. 4 5
Типография, пр. Сапунова, 2
2. Мельница по п. 1, отличающаяся тем, что резьбовые отверстия под рым-болты с торцов футеровки выполнены по болыпой осн эллипса.
Корректоры: А. Николаева и E. Давыдкина
