Реферат



Класс 421, 20

М 38717

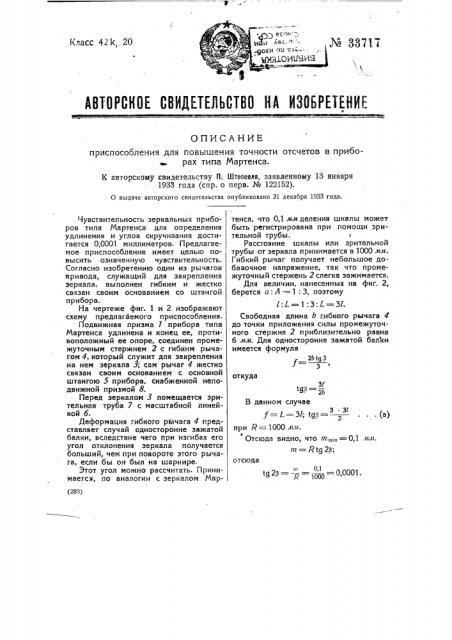

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для повышения точности отсчетов в приборах типа Мартенса.

К авторскому свидетельству П. Штесееяя, заявленному 13 января

1933 года (спр. о перв. № 122152).

0 выдаче авторского свидетельства опубликовано 31 декабря 1933 года. откуда (а) отсюда

g 28 = — = —, = 0,0001.

Д 1Þ Î (285) Чувствительность зеркальных приборов типа Мартенса для определения удлинения и углов скручивания достигается 0,0001 миллиметров. Предлагаемое приспособление имеет целью повысить означенную чувствительность.

Согласно изобретению один из рычагов привода, служащий для закрепления зеркала, выполнен гибким и жестко связан своим основанием со штангой прибора.

На чертеже фиг. 1 и 2 изображают схему предлагаемого приспособления.

Подвижная призма 1 прибора типа

Мартенса удлинена и конец ее, противоположный ее опоре, соединен промежуточным стержнем 2 с гибким рычагом 4, который служит для закрепления на нем зеркала 3; сам рычаг 4 жестко связан своим основанием с основной штангою 5 прибора, снабженной неподвижной призмой 8.

Перед зеркалом 3 помещается зрительная труба 7 с масштабной линейкой 6.

Деформация гибкого рычага 4 представляет случай односторонне зажатой балки, вследствие чего при изгибах его угол отклонения зеркала получается больший, чем при повороте этого рычага, если бы он был на шарнире.

Этот угол можно рассчитать. Принимается, по аналогии с зеркалом Мартенса, что 0,1 мм деления шкалы может быть регистрирована при помощи зрительной трубы.

Расстояние шкалы или зрительной трубы от зеркала принимается в 1000 л м.

Гибкий рычаг получает небольшое добавочное напряжение, так что промежуточный стержень 2 слегка эажимается.

Для величин, нанесенных на фиг. 2, берется а: А — — 1: 3, поэтому

1:L=1:3:L=3L.

Свободная длина b гибкого рычага 4 до точки приложения силы промежуточного стержня 2 приблизительно равна б л лк. Для односторонне зажатой бал1си имеется формула

2btg $

1 з

2Ь

3f

В данном случае

f=L=3L; з з при R — 1000 лы.

Ф

Отсюда видно, что и„,и,=0,1 л лю.

m=Rtg2);

Оставив без внимания величины второго порядка, можно принять:

tg 2) = с 2э и поэтому такжеtg)= j3

tg 2.; = cn 2з = 0,0001

tg 3 = сл 30,00005.

Вставив эту величину в уравнение (а), получаем

1 = 0,00005 — = 0,000067 л м, 1г

Посредством соответствующего урегулирования расстояния зрительной трубы от зеркал можно получить простые числа отношений между отсчетом по шкале и удлинением, например, 0,1 м.в деления шкалы, а удлинение 0,00003, отсюда соотношение указанных величин.

Изменяя отношение А: а или длины- Я и b можно получить и другие степени чувствительности.

Предмет и зоб рете ния.

Эта чувствительность относится к одному зеркалу. В некоторых аппаратах

Картенса имеются два диаметрально противоположно друг другу расположенных зеркальных прибора и указанная величина будет в них вдвое меньше, т. е. — =1, =0,0000335 я.я.

Приспособление для повышения точности отсчетов в приборах типа Мартенса с рычажным приводом к зеркалу прибора, отличающееся тем, что один из рычагов 4 привода, служащий для закрепления на нем зеркала, выполнен гибким и жестко связан своим основанием со -штангой 5 прибора.

И авторскому свидетельств1 П. Штессели № 33717 иг. f
