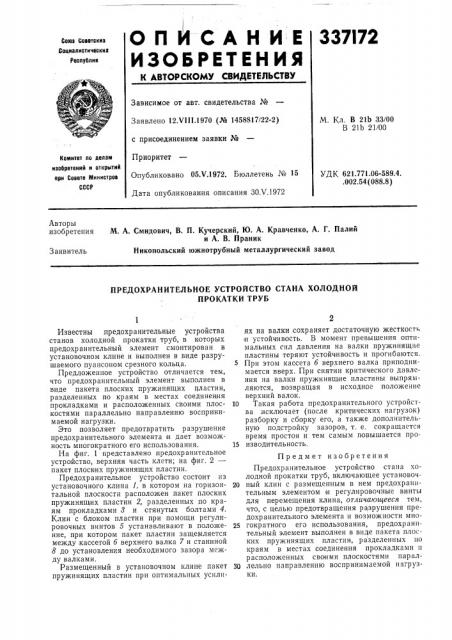

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

337172

Союз Соевтскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено 12.У111.1970 (№ 1458817/22-2) с присоединением заявки №

Приоритет

Опубликовано 05 V.1972. Бюллетень № 15

Дата опубликования описания 30. т/.1972

М. Кл. В 21Ь 33/00

В 2lb 21/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.771.06-589,4. .002.54 (088.8) Авторы изобретения

М. А. Смидович, В. П. Кучерский, Ю. А. Кравченко, А. Г. Палий и А. В. Праник

Никопольский южнотрубный металлургический завод

Заявитель

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО СТАНА ХОЛОДНОЙ

ПРОКАТКИ ТРУБ

Известны предохр анительные устройства станов холодной прокатки труб, в которых предохранительный элемент смонтирован в установочном клине и выполнен в виде разрушаемого пуансоном срезного кольца.

Предложенное устройство отл ичается тем, что предохранительный элемент выполнен в виде пакета плоских пружинящих пластин, разделенных по краям в местах соединения прокладками и расположенных своими плоскостями параллельно направлению воспринимаемой нагрузки.

Это позволяет предотвр атить р азрушение предохранительного элемента и дает возможность многократного его использования.

На фиг. 1 представлено предохранительное устройство, верхняя часть клети; на фиг. 2— пакет плоских пружинящих пластин.

Предохранительное устройство состоит из установочного клина /, в котором на горизонтальной плоскости расположен пакет плоских пружинящих пластин 2, разделенных по краям прокладками 8 и стянутых болтами 4.

Клин с блоком пластин при помощи регулировочных винтов 5 устанавливают в положение, при котором пакет пластин защемляется между.кассетой б верхнего валка 7 и станиной

8 до установления необходимого зазора между валками.

Размещенный в установочном клине пакет пружинящих пластин при оптимальных усилиях на валки сохраняет достаточную жесткость и устойчивость. В момент превышения оптимальных сил давления на валки пружинящие пластины теряют устойчивость и прогибаются.

При этом кассета б верхнего валка приподнимается вверх. При снятии критического давления на валки пружинящие пластины выпрямляются, возвращая в исходное положение верхний валок.

10 Такая работа предохранительного устройства,исключает (после критических нагрузок) разборку и сборку его, а также дополнительную подстройку зазоров, т. е. сокращается время простоя и тем самым повышается про15 изводительность, Предмет изобретения

Предохранительное устройство стана холодной прокатки труб, включающее установоч20 ный клин с размещенным в нем предохранительным элементом и регулировочные винты для перемещения клина, отличающееся тем, что, с целью предотвращения разрушения предохранительного элемента и возможности мно25 гократного его использования, предохранительный элемент выполнен в виде пакета плоских пружинящих пластин, разделенных по краям в местах соединения прокладками и расположенных своими плоскостями парал30 лельно направлению воспринимаемой нагрузки.
