Способ приготовления стержневой смеси
Патент 337183
Классы МПК
Способ приготовления стержневой смеси
Иллюстрации
Реферат

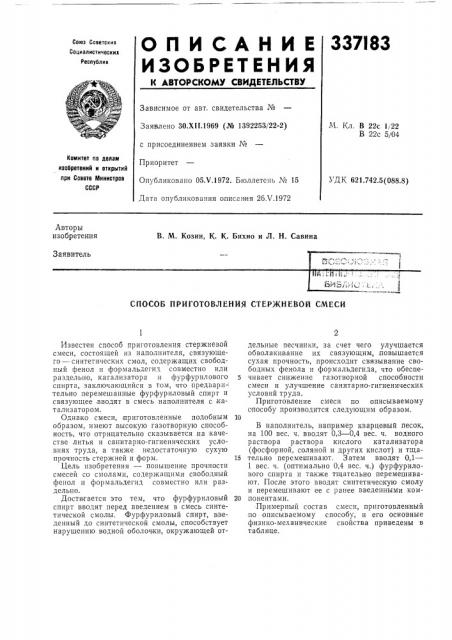

337I83
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соаэ Саветскик
Социалистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 30.Х11.1969 (№ 1392253/22-2) с присоединением заявки ¹
Приоритет
Опубликовано 05.V.1972. Бюллетень № 15
Дата опубликования описания 26.Ч.1972
М. Кл, В 22с 1/22
В 22с 5/04
Комитет по делам изобретений и открытий при Сонете Министров
СССР
УД К 621.742.5(088.8) Авторы изобретения
В. М. Козин, К. К. Бихно и Л. Н, Савина
Заявитель
GI10G08 П ИГ0тОВЛЬНИЯ СтК1 ЖНКВой GMEGN
Известен способ приготовления стержневой смеси, состоящей из наполнителя, связующего — синтетических смол, содержащих свободный фенол и формальдегид совместно или раздельно, катализатора и фурфурилового спирта, заключающийся в том, что предварительно перемешанные фурфуриловый спирт и связующее, вводят в смесь наполнителя с,катализатором.
Однако смеси, приготовленные подобным образом, имеют высокую газотворную способность, что отрицательно сказывается на качестве литья и санитарно-гигиенических условиях труда, а также недостаточную сухую прочность стержней и форм.
Цель изобретения — повышение прочности смесей со смолами, содержащими свободный фенол и формальдегид совместно или раздельно.
Достигается это тем, что фурфуриловый спирт вводят перед введением в смесь синтетической смолы. Фурфуриловый спирт, введенный до синтетической смолы, способствует нарушению водной оболочки, окружающей отдельные песчинки, за счет чего улучшается обволакивание их связующим,,повышается сухая прочность, происходит связывание свободных фенола и формальдегида, что обеспе5 чивает снижение газотворной способности смеси и улучшение санитарно-гигиенических условий труда.
Приготовление смеси по описываемому способу производится следующим образом.
В наполнитель, например кварцевый песок, на 100 вес. ч. вводят 0,3 — 0,4 вес. ч. водного раствора раствора кислого катализатора (фосфорной, соляной и других кислот) и тща15 тельно перемешивают, Затем вводят 0,1—
1 вес. ч. (оптимально 0,4 вес. ч.) фурфурилового спирта и также тщательно перемешивают. После этого вводят синтетическую смолу и перемешивают ее с ранее введенными ком20 по нента ми.
Примерный состав смеси, приготовленный по описываемому способу, и его основные физико-механические свойства приведены в таблице.
337183
Таблица
Основные физико-механические свойства смеси
Газотворная способность при 1100 С, см
Количество, вес. ч. прочность
Газопроницаемость, Составляющие смеси на сжатие по сырому, кг/смю на разрыв по сухому, кг/см через
60 сек через
15 сек ед.
100
0,3 — 0,4
0,3 — 0,5
4,2 — 7,4
7,7 — 9,0
190 †2
0,045 вЂ,05
16 — 22,0
Предмет изобретения
Способ приготовления стержневой смеси с применением в качестве связующего смол путем перемешивания наполнителя с катализатором с последующим введением фурфурило- 25 вого спирта и связующего, отличаюи(ийся
Составитель М. Королева
Тюхред Л. Богданова
Редактор А. Купрякова
Коррекгор О. Тюрина
Заказ 1532/б Изд. № 671 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, К-35, Раушская наб., д. 475
Типография, пр. Сапунова, 2
Песок .
Фосфорная кислота (уд. вес
1,7 г/смю)
Фурфуриловый спирт
Мочевино-формальдегидная смола, модифицированная фурфуриловым спиртом (содержание свободного формальдегида 1,2 ——
7 7ю/ю) тем, что, с целью повышения прочности смесей со смолами, содержащими свободный фенол и формальдегид совместно или раздельно, и снижения газотворной способности, в смесь наполнителя с катализатором вводят фурфуриловый спирт, перемешивают, а затем вводят связующее.
