Реферат

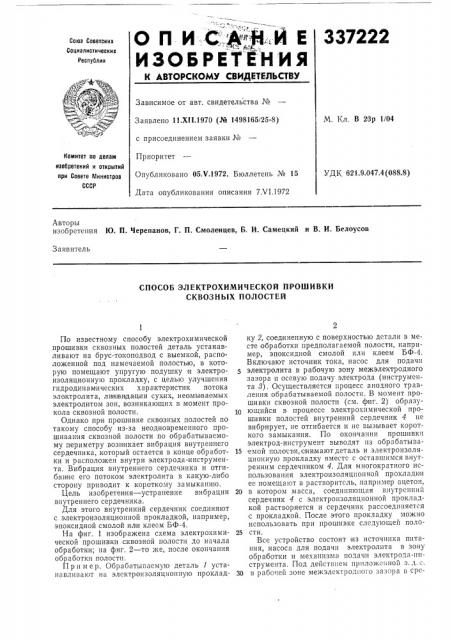

О П И C .. ;;Í,.É Е

ИЗОБРЕТЕНИЯ

337222

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ тф + Ц ф

Зависимое от авт. свидетельства Ке

Заявлено 11.Xt I.1970 (М 1498165/25-8) с присоединением заявки Ке

Приоритет

Опубликовано 05.т .1972. Бюллетень М 15

Дата опубликования описания 7Х1.1972

М. Кл. В 23р 1/04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД1 621 9 047 4 (088 8) Авторы изобретения Ю. П. Черепанов, Г. П. Смоленцев, Б. И. Самецкий и В. И. Белоусов

Заявитель

СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ПРОШИВКИ

СКВОЗНЫХ ПОЛОСТЕЙ

По известному способу электрохимической прошивки сквозных полостей деталь устанавливают на брус-токоподвод с выемкой, расположенной под намечаемой полостью, в которую помещают упругую подушку и электроизоляционную прокладку, с целью улучшения гидродинамических характеристик потока электролита, ликвидац ии сухих, неоыываемых электролитом зон, возникающих в момент прокола сквозной полости.

Однако при прошивке сквозных полостей по такому способу из-за неодновременного прошивания сквозной полости по обрабатываемому периметру вози икает вибрация внутреннего сердечника, который остается в конце обработки и расположен внутри электрода-инструмента. Вибрация внутреннего сердечника и отгибание его потоком электролита в какую-либо сторону приводит к короткому замыканию.

Цель изобретения †устранен вибрации внутреннего сердечника.

Для этого внутренний сердечник соединяют с электроизоляционной прокладкой, например, эпоксидной смолой ил и клеем БФ-4, На фиг. 1 изображена схема электрохимической прошивки сквозной полости до начала обработки; на фиг. 2 — то тке, после окончания обработки полости.

Пример. Обрабатыгаемую деталь 1 устанавливают на электроизоляционпую прокладку 2, соединенную с поверхностью детали в месте обработки предполагаемой полости, например, эпоксидной смолой или клеем БФ-4.

Включают источник тока, насос для подачи электролита в рабочую зону межэлектродного зазора и осевую подачу электрода (инструмента 8). Осуществляется процесс анодного травления обрабатываемой полости. В момент прошивки сквозной полости (см. фиг. 2) образующийся в процессе электрохимической прошивки полостей внутренний сердечник 4 не вибрирует, не отгибается и не вызывает короткого замыкания. По окончании прошивки электрод-инструмент выводят из обрабатыва15 емой поло ст и, онимаютдеталь и электроизоляционную прокладку вместе с оставшимся внутренним сердечником 4. Для многократного использования электроизоляцнонной прокладки ее помещают в растворитсль, например ацетон, 20 в котором масса, соединяющая внутренний сердечник 4 с электроизоляционной прокладкой растворяется и сердечник рассоединяется с прокладкой. После этого прокладку можно использовать при прошивке следующей поло25 сти.

Все устройство состоит из источника питания, насоса для подачи электролита в зону обработки и механизма подачи электрода-инструмента. Под действием прнложе. ной э. д. с.

30 в рабочей зоне межэлектродвого зазора в сре337222

Фиг. 1

Фиг. 2

Составитель В. Шадрина

Техред Е. Борисова

Корректор Л. Бадылама

Редактор T. Баранова

Заказ 1536 2 Изд. ¹ 675 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобрстений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 де подвижного электролита происходит анодное растворение обрабатываемой детали.

Предмет изобретения

Способ электрохимической прошивки сквозных полостей отличающийся тем, что, с целью исключения коротких замыканий, обрабатываемую деталь в области сердцевины соединяют, например, приклеиванием, с электроизоляционной подкладкой, которую по окончаниии прошивки удаляют с детали вместе с оставшейся сердцевиной.
