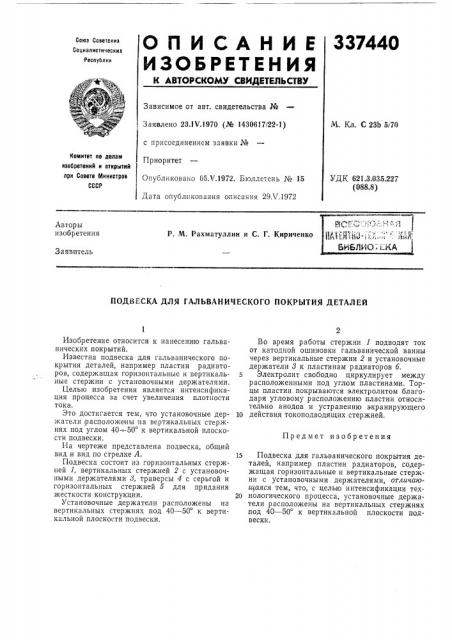

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветсиив

Социалистических

Республив

Зависимое от авт. свидетельства №

Заявлено 23.1Ч.1970 (№ 1430617/22-1) с присоединением заявки №

Приоритет

Опубликовано 05.Ч.1972. Бюллетень № 15

Дата опубликования описания 29.V.1972

Ы. Кл. С 23b 5(70

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.3.035.227 (088.8) Авторы изобретения

Р. М. Рахматуллин и С. Г. Кириченко

Заявитель

ПОДВЕСКА ДЛЯ ГАЛЬВАНИЧЕСКОГО ПОКРЫТИЯ ДЕТАЛЕЙ

Предмет изобретения

Изобретение относится к нанесению гальванических покрытий.

Известна подвеска для гальванического покрытия деталей, например пластин радиаторов, содержащая горизонтальные и вертикальные стержни с установочными держателями.

Целью изобретения является интенсификация процесса за счет увеличения плотности тока.

Это достигается тем, что установочные дер>катели расположены на вертикальных стержнях под углом 40=.50 к вертикальной плоскости подвески.

На чертеже представлена подвеска, общий вид и вид по стрелке А.

Подвеска состоит из горизонтальных стержней 1, вертикальных стержней 2 с установочными держателями 8, траверсы 4 с серьгой и горизонтальных стержней б для придания жесткости конструкции.

Установочные держатели расположены на вертикальных стержнях под 40 — 50 к вертикальной плоскости подвески.

Во время работы стержни 1 подводят ток от катодной ошиновки гальванической ванны через вертикальные стержни 2 и установочные держатели 3 к пластинам радиаторов 6.

Б Электролит свободно циркулирует между расположенными под углом пластинами. Торцы пластин покрываются электролитом благодаря угловому расположению пластин относительно анодов и устранению экранирующего

10 действия токоподводящих стержней.

js Подвеска для гальванического покрытия деталей, например пластин радиаторов, содержащая горизонтальные и вертикальные стержни с установочными держателями, отличаюи аяся тем, что, с целью интенсификации тех2о нологического процесса, установочные держатели расположены на вертикальных стержнях под 40 — 50 к вертикальной плоскости подвески.

337440

ВидД

Е бг
