Раствор для контактного осаждения серебра

Раствор для контактного осаждения серебра

Иллюстрации

Показать все

Реферат



337443

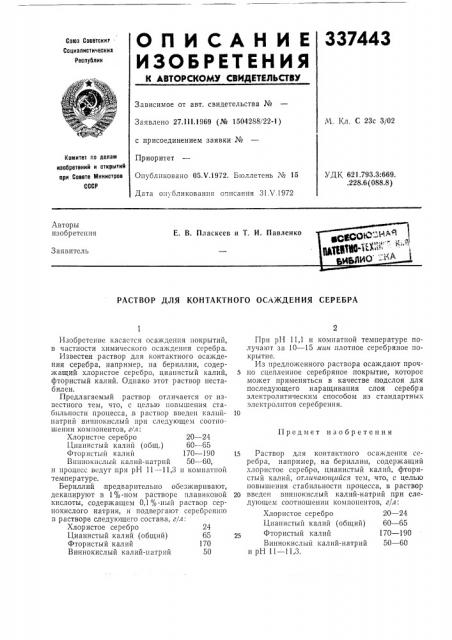

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз СоветскитСодиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27,111,1969 (№ 1504288/22-1) М. Кл. С 23с 3/02 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете 1йииистров

СССР

УДК 621.793.3:669. .228.6(088.8) Опубликовано 05.Ч.1972. Бюллетень № 15

Дата опубликования очисания 31 V.1972

Авторы изобретения

Е. В. Пласкеев и Т, И. Павленко

©ВС0 -

В ботает ео.я ь 1

ИЬЛИ© - -1»

Заявитель

РАСТВОР ДЛЯ КОНТАКТНОГО ОСАЖДЕН ИЯ СЕРЕБРА

Г1редмет изобретения

Изобретение касается осаждения покрытий, в частности химического осаждения серебра.

Известен раствор для контактного осаждения серебра, например, на бериллии, содержащий хлористое серебро, цианистый калий, фтористый калий. Однако этот раствор нестабилен.

Предлагаемый раствор отличается от известного тем, что, с цслыо погышепия стабильности процесса, в раствор введен калийнатрий винпокислый при следующем соотношении компонентов, г/л:

Хлористое серебро 20 — 24

Цианистый калий (общ.) 60 — 65

Фтор исты и калий 170 — 190

Виннокислый калий-натрий 50 — 60, и процесс ведут прп рН 11 — 11,3 и комнатной температуре.

Бериллий предварительно обезжиривают, декапируют в 1%-ном растворе плавиковой кислоты, содержащем 0,1%-ный раствор сернокислого натрия, и подвергают серебреншо в растворе следующего состава, г/л:

Хлористое серебро 24

Цианистый калий (общий) 65

Фтористый калий 170

Виннокислый калий-натрий 50

При рН 11,1 и комнатной температуре получают за 10 — 15 лшн плотное серебряное покрытие.

Из предложенного раствора осаждают проч5 но сцепленное серебряное покрытие, которое может применяться в качестве подслоя для последующего наращивания слоя серебра электролитическим способом из стандартных электролитов серебрения.

15 Раствор для контактного осаждения серебра, например, на бериллии, содержащий хлористое серебро, цианистый калий, фтористый калий, отличающийся тем, что, с целью повышения стабильности процесса, в раствор

20 введен виппокпслый калий-натрий при следующем соотношении компонентов, г/л:

Хлористое серебро 20 — 24

Цианистый калий (общий) 60 — 65

Фтористый калий 170 — 190

Виннокислый калий-натрий 50 — 60 и рН 11 — 11,3.
