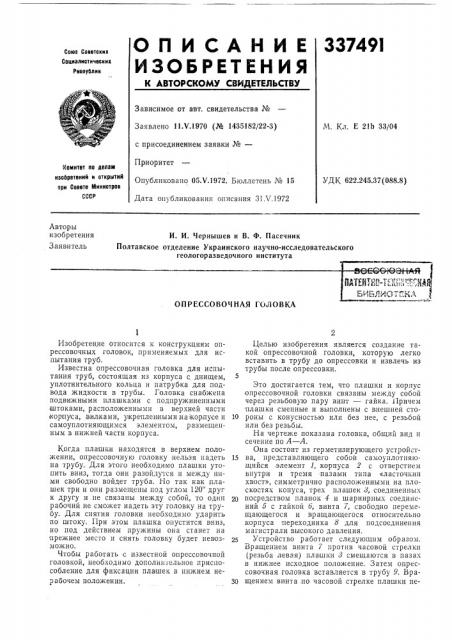

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ
Союз Советских
Социалистических
Реслуслик
Зависимое от авт. свидетельства ¹
Заявлено 11.Ч.1970 (№ 1435182/22-3) с присоединением заявки №вЂ”
Приоритет
Опубликовано 05Х.1972. Бюллетень № 15
Дата опубликования описания 31 V.1972
М. Кл. E 21Ь 33/04
Комитет ло делам изооретеиий и открытий ори Совете Министров
СССР
УДК 622.245.37 (088.8) Авторы изобретения
Заявитель
И. И. Чернышев и В. Ф. Пасечник
Полтавское отделение Украинского научно-исследовательского геологоразведочного института щр". ц цр,-т;,":11т; ","
БиБлхсту:-кл
ОПРЕССОВОЧНАЯ ГОЛОВКА
Изобретение относится к конструкциям опрессовочных головок, применяемых для испытания труб.
Известна опрессовочная головка для испытания труб, состоящая из корпуса с днищем, уплотнительного кольца и патрубка для подвода жидкости в трубы. Головка снабжена подвижными пл ашками с подпружиненными сптоками, расположенными в верхней части корпуса, вилками, укреплен ными,на корпусе и самоуплотняющимся элементом, размещенным в нижней части корпуса.
Когда плашки находятся в верхнем положении, опрессовочную головку нельзя надеть на трубу. Для этого необходимо плашки утопить вниз, тогда они разойдутся и между ними свободно войдет труба. Но так как плашек три и они размещены под углом 120" друг к другу и не связаны между собой, то один рабочий не сможет надеть эту головку на трубу. Для снятия головки необходимо ударить по штоку. При этом плашка опустится вниз, но под действием пружины она станет на прежнее место и снять головку будет невозможно.
Чтобы работать с известной опрессовочной головкой, необходимо дополнительное приспособление для фиксации пла|шек в нижнем нерабочем положении.
Целью изобретения является создание такой опрессовочной головки, которую легко вставить в трубу до опрессовки и извлечь из трубы после опрессовки.
Это достигается тем, что плашки и корпус опрессовочной головки связаны между собой через резьбовую пару винт — гайка. Причем плашки сменные и выполнены с внешней сто10 роны с конусностью или без нее, с резьбой или без резьбы.
На чертеже показана головка, общий вид и сечение по А — А.
Она состоит из герметизирующего устройст15 ва, представляющего собой самоуплотняющийся элемент 1, корпуса 2 с отверстием внутри и тремя пазами типа «ласточкин хвост», симметрично расположенными на плоскостях конуса, трех плашек д, соединенных посредством планок 4 и шарнирных соединений 5 с гайкой 6, винта 7, свободно перемещающегося и вращающегося относительно корпуса переходника 8 для подсоединения магистрали высокого давления.
Устройство работает следующим образом.
Вращением винта 7 против часовой стрелки (резьба левая) плашки 8 смещаются в пазах в нижнее исходное положение. Затем опрессовочная головка вставляется в трубу 9. ВраЗ0 щением винта по часовой стрелке плашки пе337491
Предмет изобретения
Составитель В. Мордухаев
Техред Л. Евдонов
Корректор Т, Гревцова
Редактор Л. Народная
Заказ 1416 2 Изд. № 617 Тираж 448 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 5К-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2 ремещаются вверх до упора в трубу и предварительно заклиниваются.
|При заполнении жидкостью внутренней полости обсадной трубы и повышении давления в ней происходит самоуплотнение резинового элемента. Под действием опрессовочных сил на корпус головки происходит заклиниванне.
После сброса давления вращением винта 7 против часовой стрелки опрессовочная головка расклинивается и свободно извлекается из трубы. 0прессовочная головка для испытания труб, состоящая из к орауса, плошек, самоуплопняю5 щегося элемента и переходника для подсоединения магистрали высокого давления, отличаюи1аяся тем, что, с целью свободной установки ее до опрессовки и извлечения из трубы после опрессовки, корпус и сменные плашки
10 соединены винтовой парой винт — гайка.
