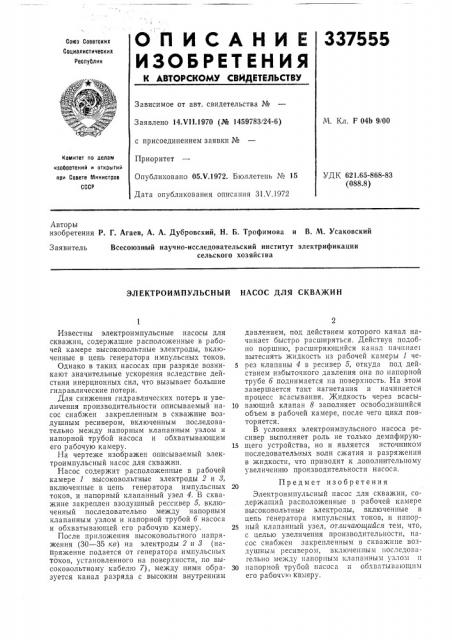

ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 14.Ч11.1970 (№ 1459783/24-6) с присоединением заявки №
Приоритет
Опубликовано 05.Ч.1972. Бюллетень № 15
Дата опубликования описания 31 V.1972
М. Кл. F 04Ь 9/00
Комитет по делам изобеетений и открытий оси Совете Министров
СССР
УДК 621.65-868-83 (088.8) Авторы изобретения Р. Г. Агаев, А. А. Дубровский, Н. Б. Трофимова и В. М. Усаковский
Всесоюзный научно-исследовательский институт электрификации сельского хозяйства
Заявитель
ЭЛЕКТРОИМПУЛЪСНЫЙ НАСОС ДЛЯ СКВАЖИН
Известны электроимпульсные насосы для скважин, содержащие расположенные в рабочей камере высоковольтные электроды, включенные в цепь генератора импульсных токов.
Однако в таких насосах при разряде возни- 5 кают значительные ускорения вследствие действия инерционных сил, что вызывает большие гидравлические потери.
Для снижения гидравлических потерь и увеличения производительности описываемый на- 10 сос снабжен закрепленным в скважине воздушным ресивером, включенным последовательно между напорным клапанным узлом и напорной трубой насоса и обхватывающим
его рабочую камеру. 15
На чертеже изображен описываемый электроимпульсный насос для скважин.
Насос содержит расположенные в рабочей камере 1 высоковольтные электроды 2 и 8, включенные в цепь генератора импульсных 20 токов, и напорный клапанный узел 4. В скважине закреплен взодушный рессивер 5, включенный последовательно между. напорным клапанным узлом и напорной трубой б насоса и обхватывающей его рабочую камеру. 25
После приложения высоковольтного напряжения (30 — 35 кв) на электроды 2 и 8 (напряжение подается от генератора импульсных токов, установленного на поверхности, по высоковольтному кабелю 7), между ними обра- 30 зуется канал разряда с высоким внутренним давлением, под действием которого канал начинает быстро расширяться. Действуя подоб о поршню, расширяющийся канал начннае1 вытеснять жидкость из рабочей камеры 1 через клапаны 4 в ресивер 5, откуда под действием избыточного давления она по напорной трубе б поднимается на поверхность. На этом завершается такт нагнетания и начинается процесс всасывания. Жидкость через всасывающий клапан 8 заполняет освободившийся объем в рабочей камере, после чего цикл повторяется.
В условиях электроимпульсного насоса ресивер выполняет роль не только демпфирующего устройства, но и является источником последовательных волн сжатия и разряжения в жидкости, что приводит к дополнительному увеличению производительности насоса.
Предмет изобретения
Электроимпульсный насос для скважин, содержащий расположенные в рабочей камере высоковольтные электроды, включенные в цепь генератора импульсных токов, и напорный клапанный узел, отличающийся тем, что, с целью увеличения производительности, насос снабжен закрепленным в скважине воздушным ресивером, включенным последовагельно между напорным клапанным узлом напорной трубой насоса и обхватывающим его рабоч к камеру.
