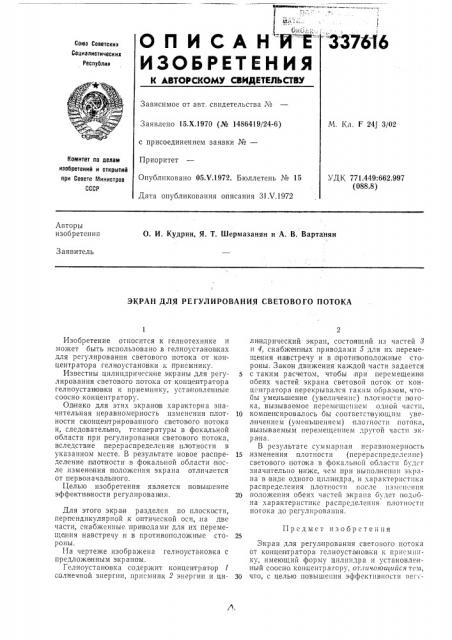

337616

Oll WCAHRE

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

М. Кл. F 24j 3/02

Заявлено 15.Х.1970 (№ 1486419/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05Х.1972. Бюллетень № 15

Дата опубликования описания 31 V.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 771 449:662.997 (088.8) Авторы изобретения

О. И. Кудрин, Я. Т. Шермазанян и А, В. Вартанян

Заявитель

ЭКРАН ДЛЯ РЕГУЛИРОВАНИЯ СВЕТОВОГО ПОТОКА

Предмет изобретения

Изобретение относится к гелиотехнике и может быть использовано в гелиоустановках для регулирования светового потока от кон центратора гелиоустановки и приемнику.

Известны цилиндрические экраны,для регулирования светового потока от концентратора гелиоустан овки к приемнику, установленные соосно концентратору.

Одотако для этих экранов характерна значительная неравномерность изменения плотности сконцентрированного светового потока и, следовательно, температуры в фока,льной области при регулировании |светового потока, вследствие перераспределсния плотности в указанном месте. В результате новое распределение плотности в фокальной области после .изменения положения экрана отличается от первоначального.

Целью изобретения является повышение эффективности регулирован ия.

Для этого экран разделен по плоскости, перпендикулярной к оптической оси,,на две части, снабженные, приводами для их перемещения навстречу и в противоположные стороны.

На чертеже изображена гелиоустановка с предложенным экраном.

Гслиоустано вка содержит концентратор / солнечной энергии, приемник 2 энергии и цилиндрический экран, состоящий из частей 8 и 4, снабженных приводами 5 для их перемещения навстречу и в против оположные сто,роны. Закон, движения каждой части задается

5 с таким расчетохт, что бы при перемещении ооеих частей экрана световой поток от концен тратора перекрывался таким образом, чтобы уменьшение (увеличение) плотности BOTQка, вызываемое перемещением одной части, 10 компенсировалось бы соответст ву|ощим увеличением (уменьшением) плотности потока, вызываемым перемещением другой части экрана.

В результате суммарная неравномерность

15 изменения плотности (перераспределение) светового потака в фокальной области оудсг значительно ниже,, чем при выпол неппи экрана в виде одного цилиндра, и характеристика распределения плотности после измен ния

2р положения обеих частей экрана будет подобна характеристике распределения плотности потока до регулирования.

Экран для регулирования светового потока от концентратора гелиоустановки к приемнику, имеющий форму цилиндра и установленный соосно. концентрагору, от.тичаютцпйся тем, 30 что, с целью повышения эффективности пегi337616

% I

Составитель В. Богородский

Техред E. Борисова

Корректор E. Миронова

Редактор E. Кравцова

Заказ 1422/4 Изд. № 621 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 лирования, о н разделен по плоскости, перпендикулярной к оптической оси, на две части, снабженные приводами для их перемещения навстречу и в противоположные стороны.
