337847

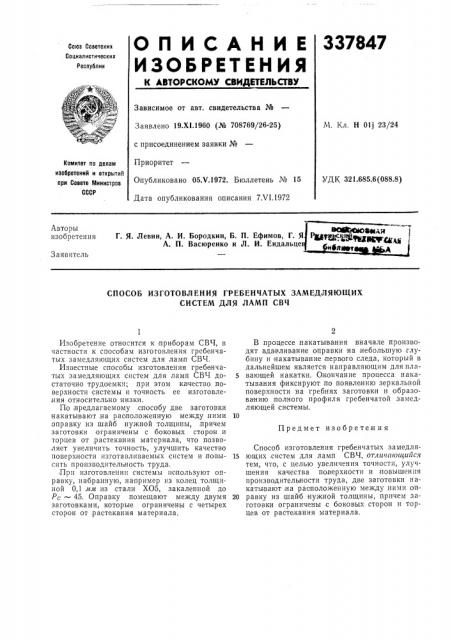

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Х АВТОРСХОМУ СВИДЕТЕЛЬСТВУ
Союз Советоких
Социалистических
Реопублин
Зависимое от авт. свидетельства №
Заявлено 19.XI.1960 (№ 708769/26-25) с присоединением заявки №
Приоритет
Опубликовано 05.Ч.1972. Бюллетень № 15
Дата опубликования описания 7Х1.1972
М. Кл. Н Olj 23/24
Комитет по делам изобретений и открытий при Совете Министрое
СССР
УДК 321.685.6(088.8) Авторы изобретения
Г. Я. Левин, А. И. Бородкин, Б. П. Ефимов, Г. Я Pgg щсцщ
ЕсаВЕЮЭбе е
А. П. Васюреико и Л. И. Еидальце б Ет . и ер.цщЗаявитель
СПОСОБ ИЗГОТОВЛЕНИЯ ГРЕБЕНЧАТЫХ ЗАМЕДЛЯЮЩИХ
СИСТЕМ ДЛЯ ЛАМП СВЧ
Предмет изобретения
Изобретение относится к приборам СВЧ, в частности к способам изготовления гребенчатых замедляющих систем для ламп СВЧ.
Известные способы изготовления гребенчатых замедляющих систем для ламп СВЧ достаточно трудоемки; .при этом качество .поверхности системы и точность ее изготовления относительно низки, По,предлагаемому, способу две заготовки накатывают на расположенную между ними оправку из шайб нужной толщины,,причем заготовки ограничены с боковых сторон и торцев от .растекания материала, что позволяет увеличить точность, улучшить качество поверхности изготавливаемых систем и повысить производительность труда, Прп изготовлении системы используют оправку, набранную, например из колец толщиной 0,1 мм из,стали ХО5, закаленной до
Рс 45. Оправку помещают между двумя заготовками, которые ограничены с четырех сторон от .растекания материала.
В .процессе накатывания вначале производят вдавливание оправки на небольшую глубину и накатывание первого следа, который в дальнейшем является направляющим для пла5 вающей накатки. Окончание процесса накатывания фиксируют по появлению зеркальной поверхности на гребнях заготовки и образованию полного профиля гребенчатой замедляющей систем.ы.
Способ изготовления гре|бенчатых замедля15 ющих систем для ламп СВЧ, отличатощайся тем, что, с целью увеличения точности, улучшения качества поверхности и повышения производительности труда, две заготовки накатывают на расположенную между ними oin20 равку из;шайб нужной толщины, причем заготовки ограничены с боковых сторон и торцев от растекания материала.
