Реферат



337943

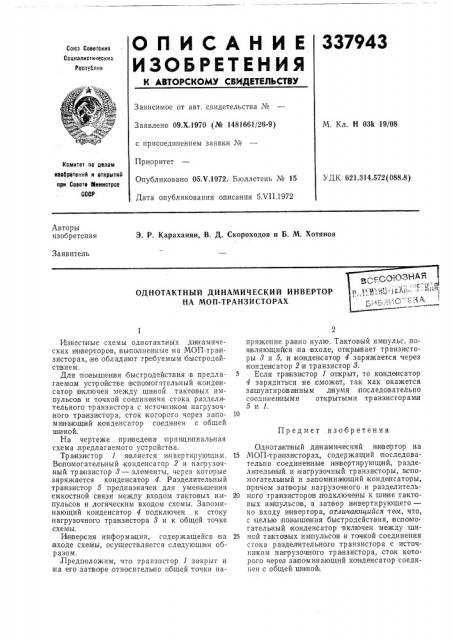

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.Х.1970 (№ 1481661/26-9) с присоединением заявки ¹

Приоритет

Опубликовано 05.1т.1972. Бюллетень № 15

Дата опубликования описания 5. т/11.1972

М. Кл. Н 03k 19/08

Коиитет пе делом изооретений и открытий при Совете Министров

ССОР

УДК 621.314.572(088.8) Авторы изобретения

Э. Р. Караханян, В, Д. Скороходов и Б. М. Хотянов

Заявитель

ОДНОТАКТНЫЙ ДИНАМИЧЕСКИЙ ИНВЕРТОР

НА МОИ-ТРАНЗИСТОРАХ

Из вестные схемы однотактных ди намических инверторов, выполне нньте на МОП-TpBIHзисторах, не облада ют требуемым быстродействием.

Для повышения быстродействия в предлагаемом уст рой ст ве аспо могательный конденсатор включен между шиной тактовых импульсов и точкой сое дине ния стока разделительного транзистора с источ нико м нагрузочного тра нзи стора, сток кото рого через за поми нающптй,конденсатор соединен с общей шиной.

На чертеже приведе на пр и нципи альн ая схема, предлагаемого устройства.

TpaiHçHñòoð 1 является инвертирующим, Вспомогательный KQHglclHсатор 2 и напрузочный тра пан стор 8 —;зле менты, через которые заряясается конденсатор 4. Разделительный транзистор 5 предназначен для уменьшения емкостной связи между входом тактовых импульсов и логическим входом схемы. Запоминающий конденсатор 4 подключен к стоку нагрузочного транзистора 3 и к общей точке схемы.

И нве р сия информации, содержащейся па входе cxBIMbI, осуществляется следующи|м образом.

Предположим, что транзистор I закрыт и на eiIo затворе,отно ситель но общей точки напряже ние равно нулю. Тактовый импульс, поя вляющий ся на входе, открьввает транзисторы 8 и 5, и ко нденсато р 4 заряжается через конденсатор 2 и транзистор 8.

Если тра1нзи стор 1 открыт, то ко нде н сатор

4 зарядиться ве,сможет, так как окажется зашунтированным двумя последовательно соединен ными открытыми тр анзи стор а ми

5и1.

Предмет изобретения

Однотактный динамический HHIB8p Тор на

15 МО П-тра нзи сторах, содержащий последовательно соединенные и н вертирующ ий, р азделитель ный и нагрузочный транзисторы, в спомогательыый и .запоминающий конденсаторы, причем затворы нагрузочного и разделитель20 и ого транзисторов;подключены к ши|не такт оных им пульcolB, а затвор инвертирующего— ко входу и нвертора, отличающийся том, что, с целью повышения бы стродействия, всло мо гательный конденсатор включен между ши25 ной тактовых им пульсов и тсхчкой соединения стока разделительного транзистора с источни ком напрузосного тра нзистора, сток которого через за поминающий конденсатор соединен с общей шиной, 33794i3
