Сегнетомагнитный керамический материал

Сегнетомагнитный керамический материал

Иллюстрации

Показать все

Реферат



;: . .гИ в.")- Пт1, ЧЕ-" мgi

" т. л :"е и ч/1з::.:

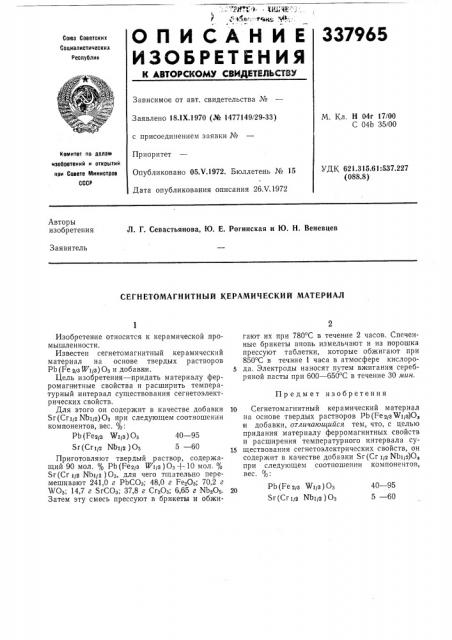

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

337965

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. Н 04r 17/00

С 04b 35/00

Заявлено 18 1Х.1970 (№ 1477149/29-33) с присоединением заявки №

Приоритет

Опубликовано 05.Ч.1972. Бюллетень № 15

Комитет по лелем изобретений и открытий при Совете Министров

СССР

УДК 621.315.61:537.227 (088.8) Дата опубликования описания 26.Ч,,1972

Авторы изобретения

Л. Г. Севастьянова, Ю. Е. Рогинская и Ю. Н. Веневцев

Заявитель

СЕГН ЕТОМАГН ИТНЫ Й КЕРАМИЧ ЕСКИ Й МАТЕРИАЛ

Предмет изобретения

40 — 95

5 — 60

РЬ (Fe раз %т/з ) Оз

Sr (Cr xp ХЬт в ) Оз

1

Изобретение относится к керамической промышленности.

Известен сегнетомагнитный керамический материал на основе твердых растворов

Pb (Fe г з Wig) Оз и добавками.

Цель изобретения — придать материалу ферромагн итные свойства и расширить температурный интервал существования сегнетоэлектрических свойств.

Для этого он содержит в качестве добавки

Sr(Crit Nbip)O> при следующем соотношении компонентов, вес. %:

Pb (Рез/з Юцз) Оз 40 — 95

Sr (Crzp Nbzga ) Оз 5 — 60

Приготовляют твердый раствор, содержащий 90 мол. % Pb(Fere Ю т/з) Оз+10 мол. %

Sr(Cr т/в ХЬт/з ) Оз, для чего тщательно перемешивают 241,0 г РЬСОз, 48,0 г РезОз, 70,2 г

%0з, 14,7 г SrCO3, 37,8 г Cr203.,6,65 г ХЬзОз.

Затем эту смесь прессуют в брикеты и обжигают их при 780 С в течение 2 часов. Спеченные брикеты вновь измельчают и из порошка прессуют таблетки, которые обжигают при

850 С в течние 1 часа в атмосфере кислоро5 да. Электроды наносят путем вжигания серебряной пасты при 600 — 650 С в течение 30 мин.

10 Сегнетомагнитный керамический материал на основе твердых растворов РЬ (Ре з/з%т/з)0, |и добавки, отличающийся тем, что, с целью придания материалу ферромагнитных свойств и расширения температурного интервала су15 ществования сегнетоэлектрических свойств, он содержит в качестве добавки $г(Сг ip Nbi a)O, при следующем соотношении компонентов, вес. %:
