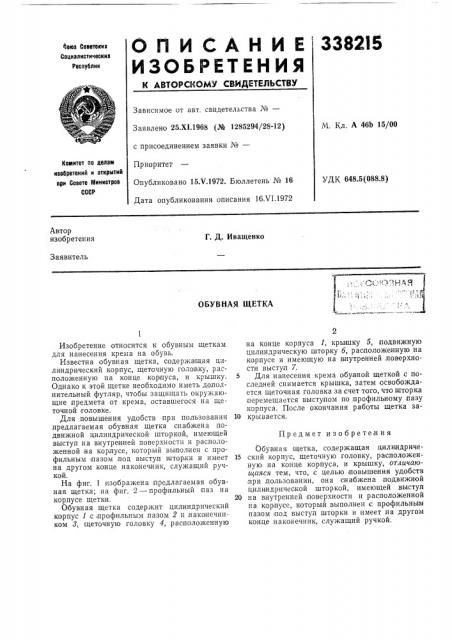

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социвлистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт, свидетельства №вЂ”

Заявлено 25.XI.1968 (№ 1285294/28-12) с присоединением заявки №вЂ”

Приоритет

Опубликовано 15Х.1972. Бюллетень № 16

Дата опубликования описания 16Х1.1972

М. Кл. А 46b 15/00

Комитет по делам нвобретений и открытий ори Совете Министров

СССР

УДК 648.5(088.8) Автор изобретения

Г. Д. Иващенко

Заявитель

ОБУВНАЯ ЩЕТКА

Изобретение относится к обувным щеткам для нанесения крема на обувь.

Известна обувная щетка, содержащая цилиндрический корпус, щеточную головку, ра"положенную на конце корпуса, и крышку.

Однако к этой щетке необходимо иметь дополнительный футляр, чтобы защищать окружающие,предмета от крема, оставшегося на щеточной головке.

Для повышения удобств при пользовании предлагаемая обувная щетка снабжена подвижной цилиндрической шторкой, имеющей выступ на внутренней поверхности и распо10женной на корлусе, который выполнен с профильным пазом,под выступ шторки и имеет на другом конце наконечник, служащий ручкой.

На фиг. 1 изображена предлагаемая обувная щетка; на фиг. 2 — профильный паз на корпусе щетки.

Обувная щетка содержит, цилиндрический корпус 1 с профильным, пазом 2 п,наконечником 8, щеточную головку 4, расположенную на конце корпуса 1, крышку 5, подвижную цилиндрическую шторку о, расположенную на корпусе и имеющую на внутренней,поверхности выступ 7.

5 Для нанесения крема обувной щеткой с последней снимается крышка, затем освобождается щеточная головка за счет того, что шторка перемещается выступом по профильному,пазу корпуса. После окончания работы щетка за10 крывается.

Предмет изобретения

Обувная щетка, содержащая цилиндриче15 ский корпус, щеточную,головку, расположенную на конце корпуса, и крышку, отличаюи1аяся тем, что, с целью повышения удобств ,при,пользовании, она снабжена подвижной цилиндрической шторкой, имеющей выступ

20 на внутренней поверхности и расположенной на корпусе, который выполнен с профильным пазом под выступ шторки и имеет на другом конце наконечник, служащий ручкой.

4 7 б pug 1

Фиг. 2
