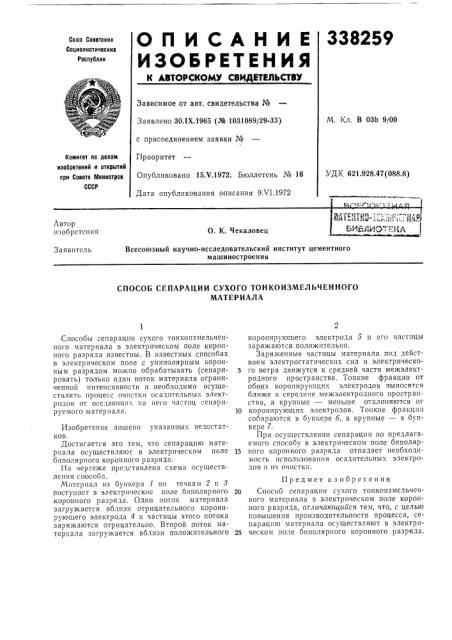

338259

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Согоз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.IX.1965 (№ 1031089/29-33) М. Кл. В ОЗЬ 9/00 с присоединением заявки №

Приоритет

Комитет лс делам изобретений и открытий лри Совете Министров

СССР

УДК 621.928.47(088.8) Опубликовано 15.V.1972. Бюллетень № 16

Дата опубликования описания 9Л 1.1972

Лвтор изобретения

О, К. Чекаловец

Всесоюзный научно-исследовательский институт цементного машиностроения

Заявитель

СПОСОБ СЕПАРАЦИИ СУХОГО ТОНКОИЗМЕЛЬЧЕННОГО

МАТЕРИАЛА

Способы сепарации сухого тонкопзмельченного материала в электрическом поле коронного разряда известны. В известньгх способах в электрическом поле с униполярпым коронным разрядом можно обрабатывать (сепарировать) только один поток материала ограниченной интенсивности и необходимо осуществлять процесс очистки осадптельных электродов от оседающих на него частиц сепарируемого материала.

Изобретение лишено указанных недостатков. ,Достигается это тем, что сепарацию материала осуществляют в электрическом поле биполярного коронного разряда.

На чертеже представлена схема осуществления способа.

Материал из бункера 1 Но течкам 2 л 8 поступает в электрическое поле биполярного коронного разряда. Один поток материала загружается вблизи отрицательного коронирующего электрода 4 и частицы этого потока заряжаются отрицательно. Второй поток материала загружается вблизи положительного коронирующего электрода 5 л его частицы заряжаются положительно.

Заряженные частицы материала под действием электростатических сил и электрическо5 го ветра движутся к средней части межэлектродного пространства. Тонкие фракции от обоих коронирующих электродов выносятся ближе к середине межэлектродного пространства, а крупныс — меньше отклоняются от

10 коронирующих электродов, Тонкие фракции собираются в бункере б, а крупные — в бункере 7.

При осуществлении сепарации по предлагаемого способу в электрическом лоле биполяр15 ного коронного разряда отпадает необходимость использования осадптельных электродов и их очистки.

Г1редмет изобретения

20 Способ сепарации сухого тонкоизмельченного материала в электрическом поле коронного разряда, от гичаюигийся тем, что, с целью повышения производительности процесса, сепарацию материала осуществляют в электри25 ческом поле биполярного коронного разряда.
