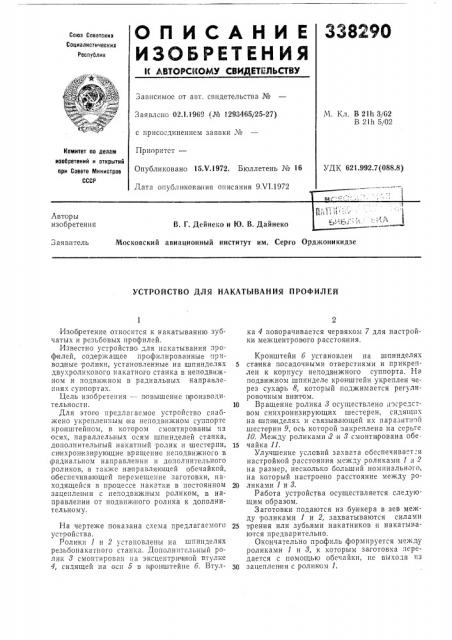

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблин

Зависимое от авт. свидетельства №

М. Кл. В 21h 3/62

В 21h 5/02

Заявлено 02.1.1969 (№ 1293465/25-27) с присоединением заявки №

Приоритет—

Опубликовано 15Х.1972. Бюллетень № 16

Дата опубли коваотия описания 9.VI.1972

Комитет по делам изобретений и отнрытий при Совете Министров

СССР

УДК 621.992.7(088 8) Авторы изобретения

В. Г. Дейнеко и Ю. В. Дайнеко

Московский авиационный институт им. Серго Орджоникидзе

Заявитель

УСТРОЙСТВО ДЛЯ НАКАТЫВАНИЯ ПРОФИЛЕЙ

Изобретение относится к накатыванию зубчатых и резьбовых профилей.

Известно устройство, для накатывания поофилей, содержащее профилированные птривод ные ролики, установленные на ыпинделях двухроликового накатного станка в неподвижном и подвижном в радиальных направлениях суппортах.

Цель изобретения — повышение п роизводительности.

Для этого предлагаемое устройство снабжено укрепленным на неподвижном суппорте кронштейном, в котором смонтированы па осях, параллельных осям шпинделей станка, дополнительный накатный ролик и шестерни, си нхронизирующие вращение неподвижного в радиальном направлении и дополнительного роликов, а также направляющей обечайкой, обеспечивающей перемещение заготовки, находящейся в пр оцессе накатки в постоянном зацеплении с неподвижным роликом, в направлении от подвиж ного ролика к дополнительному.

На чертеже показана схема предлагаемого уст р ойств а.

Ролики 1 и 2 установлены на шпинделях резьбонакатного станка. Дополнительный ролик 8 смонтирован на эксцентричной втулке

4, сидящей на оси 5 в теронштейне 6, Втулка 4 поворачивается червяком 7 для настройки межцентрового расстояния.

Кронштейн 6 установлен на шпинделях ста нка посадочными отверстиями и прикреплен к корпусу неподвижного суппорта. На подвижном шпинделе кронштейн укреплен через сухарь 8, который поджимается регулировочным винтом.

10 Вращение ролика 8 осуществлено,лсредством синхронизирующих шестерен, сидящих

На шпи нделях и связывающей их паразитпой шестерни 9, ось которой закреплена на серьге

10. Между роликами 2 и 8 смонтирована обе15 чайка 11.

Улучшение условий захвата обеспечивает я настройкой расстояния между роликами 1 и 2 на размер, несколько больший номинального на который настроено расстояние между ро20 ликами 1 и 8.

Работа устройства осуществляется следующим образом.

Заготовки подаются из,бункера в зев между роликами 1 и 2, захватываются силами

25 ттрения или зубьями накатников и накатываются предварительно.

Окончательно про филь формируется между роликами 1 и 8, к которым заготовка передается с помощью обечайки, не выходя пз

30 зацепления с роликом 1.

338290

Предмет изобретения

Составитель И. Капитоиов

Техред Е. Борисова Коррсктор Л. Царькова

Редактор Т. Ларина

Заказ 1697/18 Изд. № 654 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4i5

Типография, пр. Сапунова, 2

1. Устройство для накатывания профан;-и с тангенциаль(ной подачей заготовки, содержащее два профилированных п(риводных ролика, закрепленных на шпинделях, один из которых смонтирован на подвижном суппорте, а другой на неподвиж(ном, отличающееся тем, что, с целью повышения производительности, оно снабжено дополнительным накатным роликом, закрепленным на крон(штейне, смонтированном на неподвижном суппорте, и уста новленным параллельно осям п(рофилированных привод(ных роликов, а также шестерням(1, кинематически связанными с профилированным накатным роликом, расположенным на

5 неподвижном суппорте, и дополнительным накатным роликом.

2. Устройство по п. 1, отличающееся тем, что оно снабжено направляющей для перемещения заготовки, расположенной между до10 полнительным накатным роликом и профилированным роликом, установленным (на подвижном суппорте.
