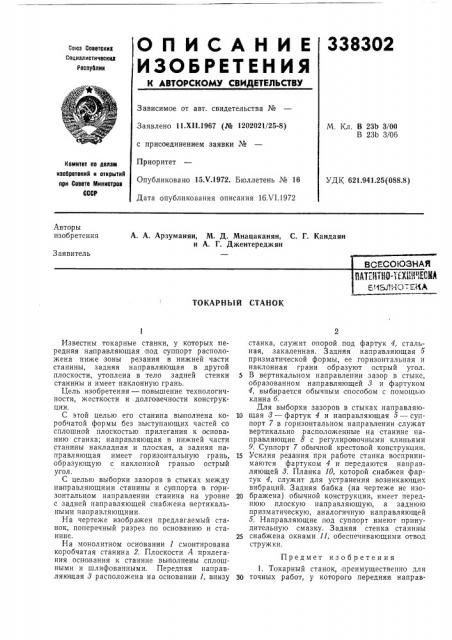

О П И С А Н И Е 338302

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CQI03 C088ToRNX

СОКиалистичЕОКИВ

Рево блик

Зависимое от авт. свидетельства №

Заявлено 11.XI I.1967 (№ 1202021/25-8) с присоединением заявки №

Приоритет

Опубликовано 15.Ч.1972. Бюллетень № 16

Дата опубликования описания 16Х1.1972

М. Кл. В 23b 3!00

В 23b 3 06

Комитет ио делам иаобретеиий и открытий ори Совете Миииотров

СССР

УДК 621.941.25(088.8) Авторы изобретения

А. А. Арзуманян, М. Д. Мнацаканян, С. Г. Кандаян и А. Г. Джентереджян

Заявитель

ВСЕСОЮЗНАЯ

Mr

ТОКАРНЫЙ СТАНОК

Известны токарные станки, у которых передняя на правляющая под суппорт расположена ниже зоны резания в нижней части станины, задняя направляющая в другой плоскости, утоплена в тело задней стенки станины и имеет наклонную грань.

Цель изобретения — повышение технологичности, жесткости и долговечности конструкции.

С этой целью его станина выполнена коробчатой формы без выступающих частей со сплошной плоскостью прилегания к основанию станка; направляющая в нижней части станины накладная и плоская, а задняя направляющая имеет горизонтальную грань, образующую с наклонной гранью острый угол.

С целью выборки зазоров в,стыках между направляющими станины и суппорта в горизонтальном направлении станина на уровне с задней направляющей снабжена вертикальными напр авляющими.

На чертеже изображен предлагаемый станок, поперечный разрез по основанию и станине.

На монолитном основании 1 смонтирована коробчатая станина 2. Плоскости А прилегания основания к станине выполнены сплошными и шлифованными. Передняя направляющая 8 расположена на основании 1, внизу станка, служит опорой под фартук 4, стальная, закаленная. Задняя направляющая призматической формы, ее горизонтальная и наклонная грани образуют острый угол.

5 В вертикальном направлении зазор в стыке, образованном направляющей 8 и фартуком

4, выбирается обычным способом с помощью клина б .

Для выборки зазоров в стыках направляю10 щая 8 — фартук 4 и направляющая 5 — суппорт 7 в горизонтальном направлении служат вертикально расположенные на станине направляющие 8 с регулировочными клиньями

9. Суппорт 7 обычной крестовой конструкции.

15 Усилия резания при работе станка воспринимаются фартуком 4 и передаются направляющей 8. Планка 10, которой .снабжен фартук 4, служит для устранения возникающих вибраций. Задняя бабка (на чертеже не изо20 бражена) обычной конструкции, имеет переднюю плоскую напр авляющую, а заднюю призматическую, аналогичную направляющей

Направляющие под суппорт имеют принудительную смазку. 3 адняя стенка станины

25 снабжена окнами 11, обеспечивающими отвод стружки.

Предмет изобретения

1. Токарный станок, преимущественно для

30 точных работ, у которого передняя направ338302

Составитель Е. Макарова

Техред Е. Борисова

Корректор Л. Орлова

Редактор Т. Ларина

Заказ 1679/3 Изд. М 750 Тираж 448 Подписное

Ц11ИИПИ Кorøòåòà по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 ляющая под суппорт, служащая опорой фартука расположена в нижней части станины, 1 а задняя расположена в другои плоскости, утоплена в тело задней стенки станины и имеет наклонную грань, отличающийся тем, что, с целью повышения технологичности, жесткости и долговечности станка, станина выполнена коробчатой, стыкуется с основанием по оплошным плоским поверхностям, направляющая, расположенная в ее нижней части; накладная и плоская, а задняя направляющая имеет горизонтальную грань, образующую с наклонной гранью острый угол.

5 2. Станок по п. 1, отличающийся тем, что, с целью выборки зазоров в стыках между направляющими станины и суппорта в горизонтальном направлении, станина на уровне с задней направляющей снабжена вертикальIp ными направляющими.
