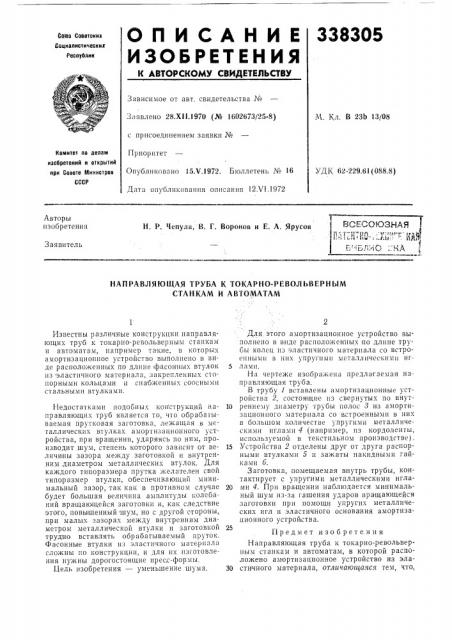

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Секта Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 28.Х11.1970 (№ 1602673/25-8) с присоединением заявки №

Приоритет

Опубликовано 15Х.1972. Бюллетень ¹ 16

Дата опубликования описания 12.VI.1972

М. Кл. В 23Ь 13/08

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДI(62-229.61(088.8) Авторы изобретения

H. Р, Чепула, В. Г. Воронов и Е. А. Ярусов

Заявитель

НАПРАВЛЯЮЩАЯ ТРУБА К ТОКАРНО-РЕВОЛЬВЕРНЫМ

СТАНКАМ И АВТОМАТАМ

Известны различные конструкции направляющих труб к токарно-револьверным станкам и автоматам, например такие, в которых амортизационное устройство выполнено в виде расположенных по длине фасонных втулок из эластичного материала, закрепленных стопорными кольцами и снабженных соосными стальными втулками.

Недостатками подобны.; конструкций направляющих труб является то, что обрабатываемая прутковая заготовка, лежащая в металлических втулках амортизационного устройства, при вращении, ударяясь по ним, производит шум, степень которого зависит от величины зазора между за|готовкой и внутренним .диаметром металлических втулок. Для каждого типоразмера прутка желателен свой типоразмер втулки, обеспечивающий минимальный зазор, так как в противном случае будет большая величина амплитуды колебаний вращающейся заготовки и, как следствие этого, повьвшенный шум, но с другой стороны, при малых зазорах между внутренним диаметром металлической втулки и заготовкой трудно вставлять обрабатываемый пруток.

Фасонные втулки из эластичного материала сложны по конструкции, и для их изготовления нужны дорогостоящие пресс-формы, Е1ель изобретения — уменьшение шума.

Для. этого амортизационное устройство выполнено в виде расположенных по длине трубы колец нз эластичного материала со встроеннымн в ннх упругими мсталлнческимн нг5 лами.

На чертеже изображена предлагаемая направляющая труба.

В трубу 1 вставлены амортизационные устройства 2, состоящие нз свернутых по внут10 реннему диаметру трубы полос 3 из амортизационного материала со встроенными в них в большом количестве упругими металлическими иглами 4 (например, нз кордоленты, используемой в текстильном производстве) .

15 Устройства 2 отделены друг от друга распорными втулками 5 и зажаты накидными гайками 6.

Заготовка, помещаемая внутрь трубы, контактирует с упругими металлическими игла20 ми 4. При вращении наблюдается минимальный шум пз-за гашения ударов вращающейся заготовки при помощи упругих металлических игл и эластичного основания амортизационного устройства.

Предмет изобретения

Направляющая труба к токарно-,револьверным станкам и автоматам, в которой расположено амортизационное устройство из эла30 стичного материала, отличающаяся тем, что, 338305

Составитель В. Тарабара

Техред Е. Борисова

Корректор Т, Китаева

Редактор Т. Ларина

Заказ 1699 9 Изд, № G55 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 с целью уменышения шума, амортизационное устройство выполнено в виде расположенных по длине трубы колец, на внутренней поверхности которых укреплены упругие иглы.
