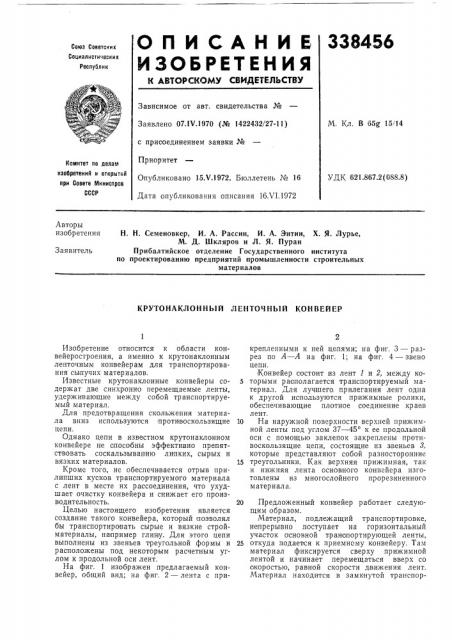

О П И С А Н И Е 338456

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 07.1Ч.1970 (№ 1422432/27-11) с присоединением заявки №

Приоритет

Опубликовано 15 Ч.1972. Бюллетень № 16

Дата опубликования описания 16Х1.1972

М. Кл. В 65 15 14

Комитет по делам изобретений и OTKpblTviA при Совете Министров

СССР

УДК 621.867.2 (088.8) Авторы изобретения

Н. H. Семеновкер, И. А. Рассин, И. А. Энтин, Х. Я. Лурье, М. Д. Шкляров и Л. Я. Пуран

Прибалтийское отделение Государственного института по проектированию предприятий промышленности строительных материалов

Заявитель

КРУТОНАКЛОННЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР

Изобретение относится к области конвейеростроения, а именно к крутонаклонным ленточным конвейерам для транспортирования сыпучих материалов.

Известные крутонаклонные конвейеры содержат две синхронно перемещаемые ленты, удерживающие между собой транспортируемый материал.

Для предотвращения скольжения материала вниз используются противоскользящие цепи.

Однако цепи в известном крутонаклонном конвейере не способны эффективно препятствовать соскальзыванию липких, сырых и вязких материалов.

Кроме того, не обеспечивается отрыв прилипших кусков транспортируемого материала с лент в месте их рассоединения, что ухудшает очистку конвейера и снижает его производительность.

Целью на стоящего изобретения является создание такого конвейера, который позволял бы транспортировать сырые и вязкие стройматериалы, например гливу. Для этого цепи выполнены из звеньев треугольной формы и расположены под некоторым расчетным углом к продольной оси лент, На фиг. 1 изображен предлагаемый конвейер, общий вид; на фиг. 2 — лента с прикрепленными к ней цепями; на фиг. 3 — разрез по А — А н а фиг. 1; на фиг. 4 — звено цепи.

Конвейер состоит из лент 1 и 2, между ко5 торыми располагается транспортируемый материал. Для лучшего. прилегания лент одна к другой используются прижимные ролики, обеспечивающие плотное соединение краев лент.

10 На наружной поверхности верхней прижимной ленты под углом 37 — 45 к ее продольной оси с помощью заклепок закреплены противоскользящие цепи, состоящие из звеньев 8, которые представляют собой разносторонние

15 треугольники. Как верхняя прижимная, так и нижняя лента основного конвейера изготовлены из многослойного прорезиненного материала.

20 Предложенный конвейер работает следующим образом.

Материал, подлежащий транспортировке, непрерывно .поступает на горизонтальный участок основной транспортирующей ленты, 25 откуда подается к приемному конвейеру. Там материал фиксируется сверху прижимной лентой и начинает перемещаться вверх со скоростью, равной скорости движения лент.

Материал находится в замкнутой транспор338456

Фиг./. 37- Ф5

Фиг.2

Фиг 5

Составитель !О. Хромова

Техред Л. Куклина

Корректор Л. Орлова

Редактор В. Смирягииа

Заказ 1679/9 Изд. № 750 Тираж 448 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-85, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2 тирующей полости, не выпадает из нее и не засоряет рабочее помещение, так как прижимные гумированные ролики обеспечивают плотное соединение краев лент.

Противоскользящие цепи под воздействием собственного веса и силы тяжести транспортируемого груза натягиваются. При этом смежные звенья стремятся занять перпендикулярное положение друг относительно друга.

Нечетные звенья располагаются на ленте, а четные становятся перпендикулярно к ней и образуют «зубчатую рейку», эффективно препятствующую соскальзыванию липкого, сырого и вязкого материала с основной транспортирующей ленты.

Предмет изобретения

5 Крутонаклонный ленточный конвейер, содер кащий две синхронно перемещаемые ленты, удерживающие между собой материал, одна из которых снабжена. противоскользящими цепями, отличающийся тем, что, с

10 целью обеспечения удержания между лентами вязких материалов, цепи выполнены из звеньев треугольной формы и расположены под углом к продольной оси лент.
