Состав и способ изготовления изоляционного материала для электронагревательных приборов

Состав и способ изготовления изоляционного материала для электронагревательных приборов

Иллюстрации

Показать все

Реферат

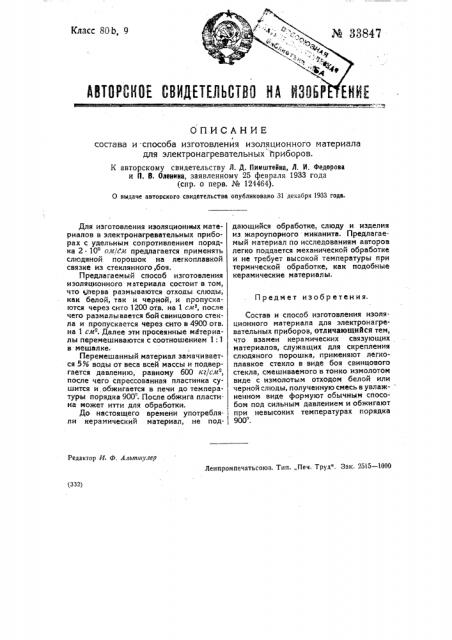

Класс 80b, 9

ОПИСАНИЕ состава и -способа изготовления изоляционного материала для электронагревательных приборов.

К авторскому свидетельству Л. Д. Пивштекна, Л, И, Федорова и П. В. Оленина, заявленному 25 февраля 1933 года (спр. о перв. № 124464).

О выдаче авторского свидетельства опубликовано 31 декабря 1933 года.

Предмет изобретения.

Состав и способ изготовления изоляционного материала для электронагревательных приборов, отличающийся тем, что взамен керамических связующих материалов, служащих для скрепления слюдяного порошка, применяют легкоплавкое стекло в виде боя свинцового стекла, смешиваемого в тонко измолотом виде с измолотым отходом белой или черной слюды, полученную смесь в увлажненном виде формуют обычным способом под сильным давлением и обжигают

1 при невысоких температурах порядка 900 .

Редактор О. Ф. Алыпшулер

Ленпромпечатьсоюз. Тип. „Печ. Труд". Зак. 2515 — 1000 (ззг1

Для изготовления изоляционных материалов в электронагревательных приборах с удельным сопротивлением порядка 2 10я о ы/ам предлагается применять слюдяной порошок на легкоплавкой связке из стеклянного,боя.

Предлагаемый способ изготовления изоляционного материала состоит в том, что <перва размываются отходы слюды, как белой, так и черной, и пропускаются через сито 1200 отв. на 1 см, после чего размалывается бой свинцового стекла и пропускается через сито в 4900 отв. на 1 см . Далее эти просеянные материалы перемешиваются с соотношением 1;1 в мешалке.

Перемешанный материал замачивается 5% воды от веса всей массы и подвергается давлению, равному 600 кг/см, после чего спрессованная пластинка сушится и,обжигается в печи до температуры порядка 900 . После обжига пластина может итти для обработки.

До настоящего времени употребляли керамический материал, не поддающийся обработке, слюду и изделия из жароупорного миканита. Предлагаемый материал по исследованиям авторов легко поддается механической обработке и не требует высокой температуры при термической обработке, как подобные керамические материалы.
