Патент ссср 338500
Патент 338500
Классы МПК
Патент ссср 338500
Иллюстрации
Реферат
> ; ;, XR

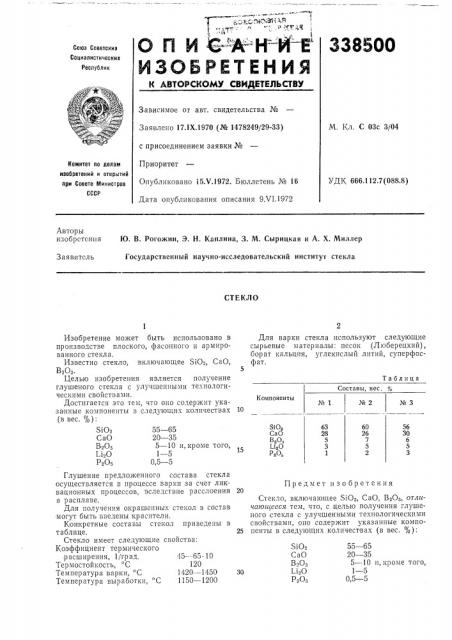

И C--- -:A- Н=И Е
338500
О П
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 17.1Х.1970 (№ 1478249/29-33) с присоединением заявки №
Приоритет
Опубликовано 15. т/.1972. Бюллетень № 16
Дата опубликования описания 9Х1.1972
М. «л. С ОЗС 3/04
Конитет по делан изобретений и открытий при Совете Министров
СССР
УДК 666.112.7(088.8) Лвторы изобрстсния
1О. В. Рогожин, Э. H. Каплина, 3. М. Сырицкая и A. Х. Миллер
Государственный научно-исследовательский институт стекла
Заявитель
СТЕКЛО
Таблица
Составы, вес.
Компоненты № 2 № 3 №
ЯОг
СаО
Вго
1-40
РгО, 56
5
63
28
3
26
5
55 — 65
20 — 35
5 — 10 и, кроме того, 1 — 5
0,5 — 5
SlO2
СаО
В202
Li2O
Рг - 5
Изобретение может быть использовано в производстве плоского, фасонного и армированного стекла.
Известно стекло, включающее ЯОг, СаО, В205.
Целью изобретения является получение глушеного стекла с улучшенными технологическими свойствами.
Достигается это тем, что оно содержит указанные компоненты в следующих количествах (в вес. %):
З102 55 — 65
СаО 20 — 35
В205 5 — 10 и, кроме того, Li2O 1 — 5
Рг - 5 0,5 — 5
Глушение предложенного состава стекла осуществляется в процессе варки за счет ликвационных процессов, вследствие расслоения в расплаве.
Для получения окрашенных стекол в состав могут быть введены красители.
Конкретные составы стекол приведены в таблице.
Стекло имеет следующие свойства:
Коэффициент термического расширения, 1/град. 5 — -65. 10
Термостойкость, С 120
Температура варки, С 1420 †14
Температура выработки, С 1150 †12
Для варки стекла используют следующие сырьевые материалы: песок (Люберецкий), борат кальция, углекислый литий, суперфосфат.
Предмет и во брет ения
Стекло, включающее Si02, СаО, В205, отличаюи1ееся тем, что, с целью получения глушеного стекла с улучшенными технологическими свойствами, оно содержит указанные компо25 пенты в следующих количествах (в вес. %):
